Нижнее или боковое подключение радиатора: как выбрать схему под интерьер и не потерять тепло

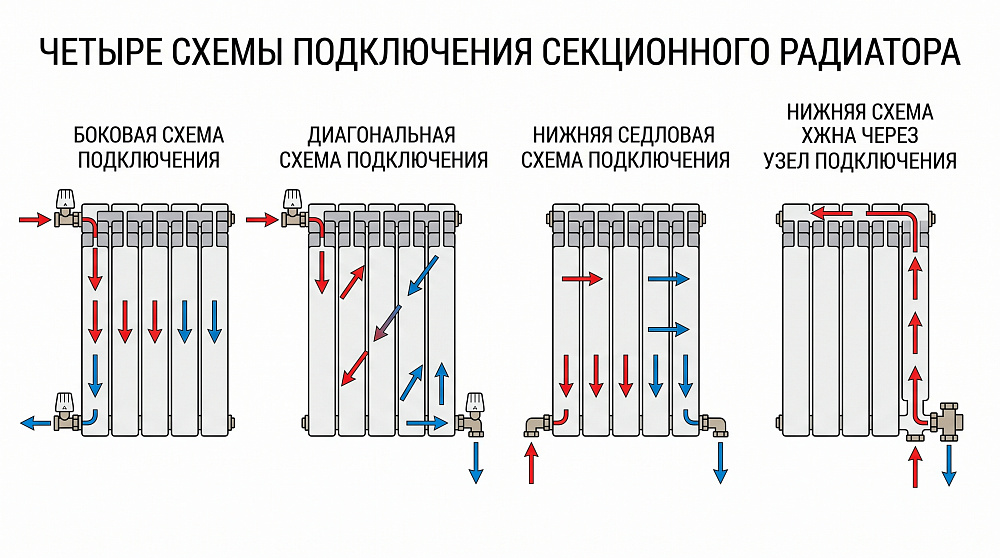

Схему определяют по тому, в какие отверстия радиатора заходит подача и откуда уходит обратка.

Боковое одностороннее: обе трубы подходят с одной стороны. Подача в верхний коллектор, обратка из нижнего. Это классика многоэтажек со стояками.

Диагональное: подача в верхний коллектор с одного края, обратка из нижнего с противоположного. Теплоноситель проходит через все секции по косой.

Нижнее, его ещё называют седловым: подача и обратка подключены к нижним отверстиям с разных сторон прибора. Трубы выходят из пола и почти не видны.

Отдельно стоит нижнее одностороннее подключение через узел: обе трубы идут из пола к одному краю, а узел разводит поток в верхний и нижний коллектор. По гидравлике такая схема равна боковой.

Секционные радиаторы линейки выпускаются с боковым подключением. У каждого прибора четыре отверстия с резьбой 1 дюйм: два сверху, два снизу. Какие из них станут рабочими, а какие закроются заглушкой и воздухоотводчиком, решает монтажник.

Это значит, что один и тот же RB 85-500-1.8 на 10 секций можно подключить сбоку к стояку в квартире, по диагонали в гостиной частного дома или снизу к трубам из стяжки. Покупать отдельную модель под схему не нужно.

Для монтажа понадобится комплект: четыре переходника с 1 дюйма на трубу 1/2 или 3/4, одна глухая заглушка, воздухоотводчик Маевского и кронштейны. У заглушек правая и левая резьба, поэтому комплект берут под конкретный прибор.

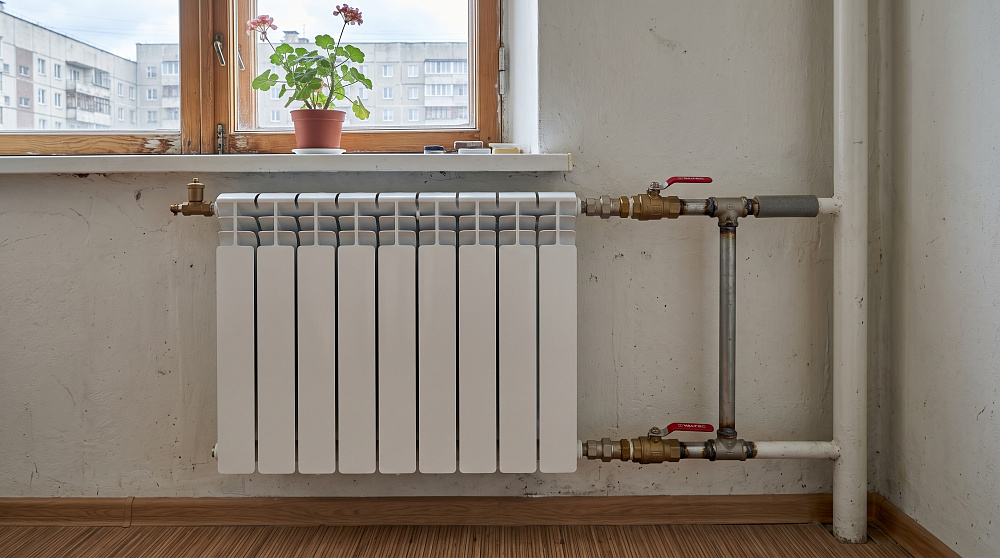

Горячая вода заходит в верхний коллектор, расходится по секциям и опускается вниз, остывая. Это совпадает с естественным движением теплоносителя, поэтому прибор прогревается почти целиком.

На радиаторе до 10–12 секций боковая схема отдаёт 97–98 % паспортной мощности. Дальше начинаются потери: теплоноситель идёт по короткому пути через ближние секции, а дальний край остаётся тёплым, но не горячим. На 14–16 секциях потеря доходит до 10 % и больше.

Отсюда правило: при боковом подключении прибор длиннее 12 секций не ставят. Если расчёт требует больше, делят мощность на два радиатора или переходят на диагональ.

Трубы при этом видны: они выходят из стены или идут от стояка. В квартире выбирать тут обычно не из чего.

Сильная сторона боковой схемы в простоте. Подводки короткие, соединений минимум, ошибиться с направлением потока трудно. Если через несколько лет понадобится снять радиатор для промывки, хватит двух кранов и пары ключей.

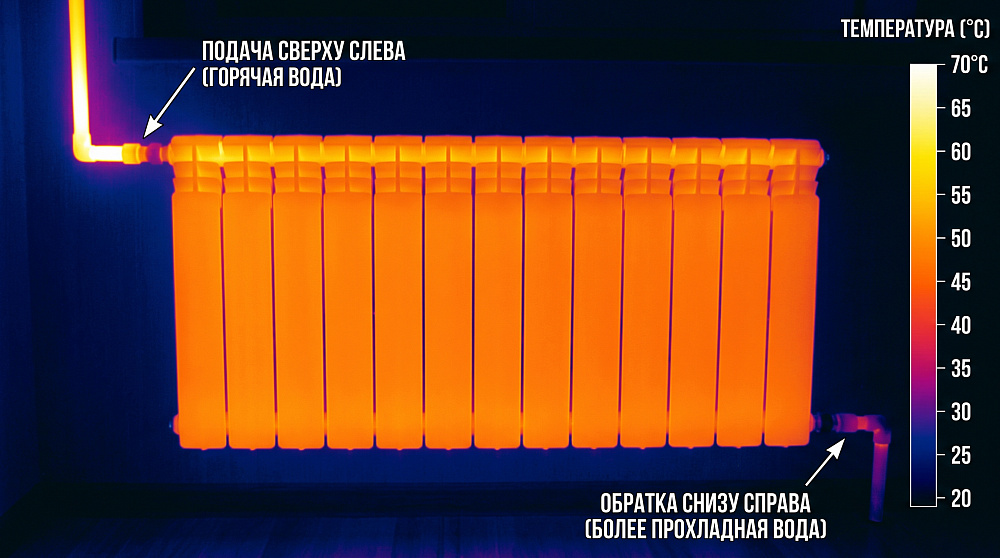

Подача заходит сверху с одного края, обратка уходит снизу с другого. Поток проходит всю длину прибора, и дальние секции греются так же, как ближние. Эта схема даёт 100 % паспортной мощности, и именно при ней производители измеряют теплоотдачу.

Диагональ нужна, когда радиатор длинный: 12 секций и больше, панорамное окно, приборы на 1 метр и длиннее. Для гостиной с окном 1,8 м это единственный способ получить ровную температуру по всей длине.

Минус один: трубы подходят с двух сторон, и одну из них приходится вести вдоль стены или под прибором. В частном доме это решается разводкой в стяжке. В квартире со стояком диагональ собирают реже, и только с согласия управляющей компании.

Есть компромисс для квартиры: подача сверху со стороны стояка, а обратку забирают из нижнего дальнего отверстия трубой, которую прячут под прибором. Снизу её почти не видно, особенно за низкой мебелью или шторой.

Подача заходит в нижний коллектор с одной стороны, обратка выходит из нижнего коллектора с другой. Горячая вода поднимается по секциям за счёт разницы плотности, но большая её часть проходит нижним коллектором напрямую.

Верх радиатора прогревается слабее низа. Потеря теплоотдачи при такой схеме составляет 10–15 %, на длинных приборах ближе к верхней границе.

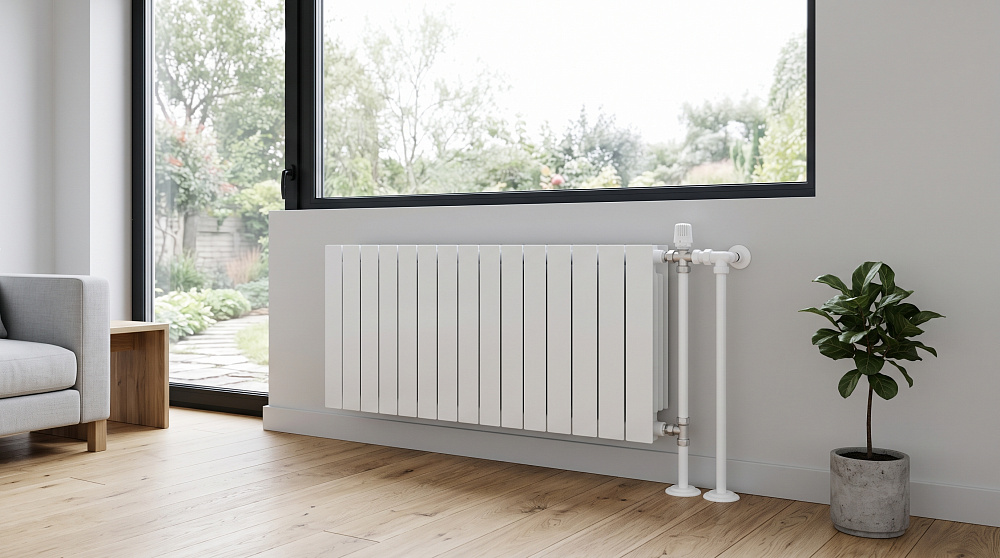

Зато трубы почти не видны. Две короткие подводки выходят из пола под краями радиатора, их легко закрыть декоративными розетками. Для интерьера с панорамным остеклением, светлыми стенами и минимализмом это часто решающий аргумент.

Потерю можно уменьшить удлинителем потока. Это трубка, которую вставляют в нижний коллектор со стороны подачи: она доводит горячую воду до середины или дальнего края прибора, и секции прогреваются ровнее. С удлинителем седловая схема отдаёт 95 % мощности и выше.

Проверьте, какой длины удлинитель нужен. На приборе до 8 секций достаточно трубки на половину длины. На 10–12 секциях её доводят до предпоследней секции, иначе дальний край так и останется холоднее.

Сведём ориентиры в таблицу. Цифры усреднённые, для прибора на 8–10 секций при нормальной скорости теплоносителя.

Последняя строка описывает ошибку монтажа. Если перепутать подачу и обратку при боковом подключении, горячая вода пойдёт вверх по ближним секциям и сразу уйдёт. Радиатор будет холодным в дальнем нижнем углу.

Проверить себя можно рукой через 20 минут после запуска. При правильной схеме верхний край прибора горячий по всей длине, а нижний тёплый. Если горячий только ближний верх, а дальний угол едва тёплый, подача и обратка перепутаны или в приборе воздух.

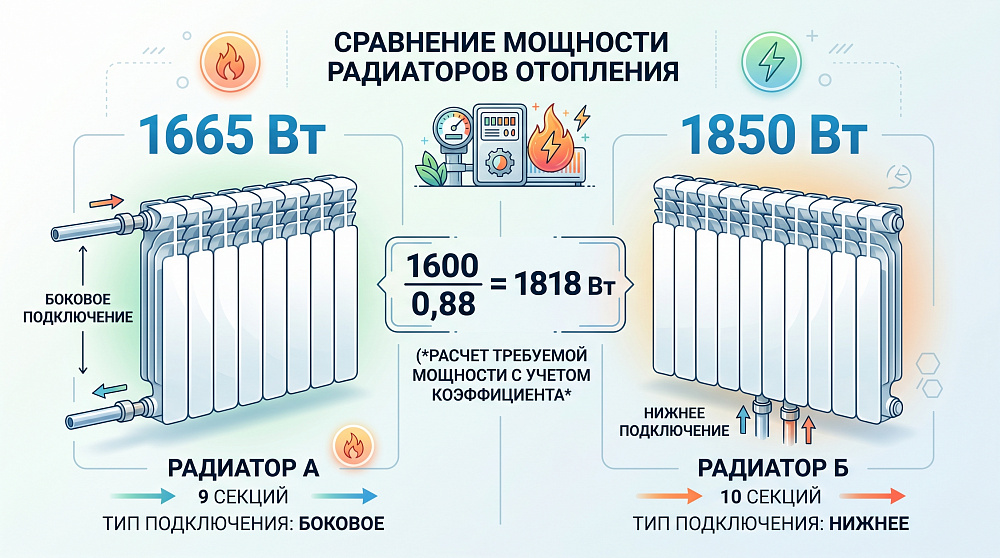

Возьмём комнату 16 м² с потребностью 1600 Вт. При боковом подключении хватает 9 секций RB 85-500-1.8: 9 × 185 = 1665 Вт, с учётом 98 % это 1630 Вт.

Та же комната при седловой схеме без удлинителя. Закладываем 12 % потерь: 1600 / 0,88 = 1820 Вт паспортной мощности. Нужно 10 секций, это 1850 Вт. Одна секция сверху за красоту труб из пола.

С алюминиевым радиатором Star RA 80-500 на 10 секций картина такая же: по карточке 1690 Вт, при седловой схеме останется около 1490 Вт. Для комнаты 16 м² это уже недобор, придётся брать 12 секций.

Если прибор получается длиннее 12 секций, добавьте в заказ удлинитель потока. Он стоит дешевле двух дополнительных секций и возвращает большую часть потерянного тепла.

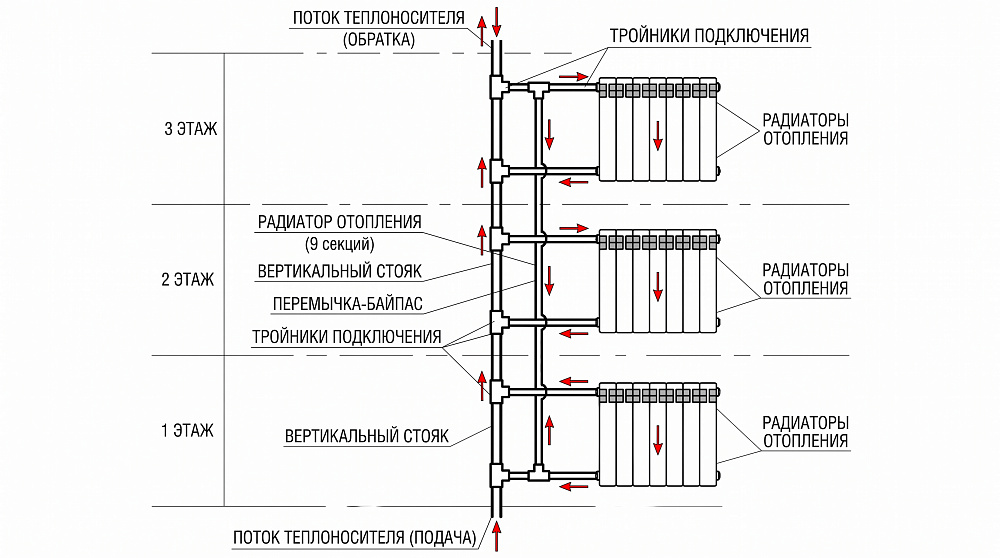

В многоэтажке радиатор обычно висит на однотрубном стояке. Вода проходит через все этажи по очереди, и прибор забирает только часть потока. Между подачей и обраткой перед радиатором стоит перемычка, байпас. Без неё нельзя ни перекрыть кран, ни поставить термоголовку: стояк у соседей остынет.

Схему подключения к стояку без согласования с управляющей компанией менять нельзя. Поэтому в квартире выбор обычно сводится к боковому подключению с байпасом, а менять можно сам прибор.

Байпас не трогают и не сужают. Если убрать перемычку или поставить на неё кран, вся вода стояка пойдёт через ваш радиатор. У вас станет жарче, у соседей выше и ниже холоднее, а управляющая компания при проверке обяжет вернуть узел в проектное состояние.

Для такого случая берут биметалл. Рабочее давление RB 20 бар, испытательное 30 бар, этого хватает на опрессовку и гидроудары при запуске отопления. Схема боковая, число секций до 12, ставить радиатор по той же высоте и на те же отводы.

В частном доме разводку проектируют сами, и здесь нижнее подключение раскрывается полностью. Трубы от коллектора идут в стяжке к каждому прибору отдельно. Такая схема называется лучевой: у каждого радиатора свой контур, свои краны на коллекторе, и температуру в комнатах регулируют независимо.

К радиатору выходят две трубы из пола. Если прибор короткий, до 8 секций, седловое подключение приемлемо и без удлинителя. Если длиннее, ставят удлинитель или узел нижнего подключения с одного края.

Давление в системе частного дома 1,5–2,5 бар, поэтому здесь подходят и алюминиевые радиаторы с рабочим давлением 16 бар. Они легче и отдают больше тепла на секцию при той же цене. Проверьте только pH теплоносителя: для алюминия допускается 7–8.

При лучевой разводке длина каждой трубы до коллектора разная, поэтому контуры балансируют. Настроечные клапаны на обратке выставляют так, чтобы дальние комнаты получали столько же воды, сколько ближние. Без балансировки ближняя к котлу спальня перегреется, а дальняя гостиная не догреется, какую схему подключения ни выбери.

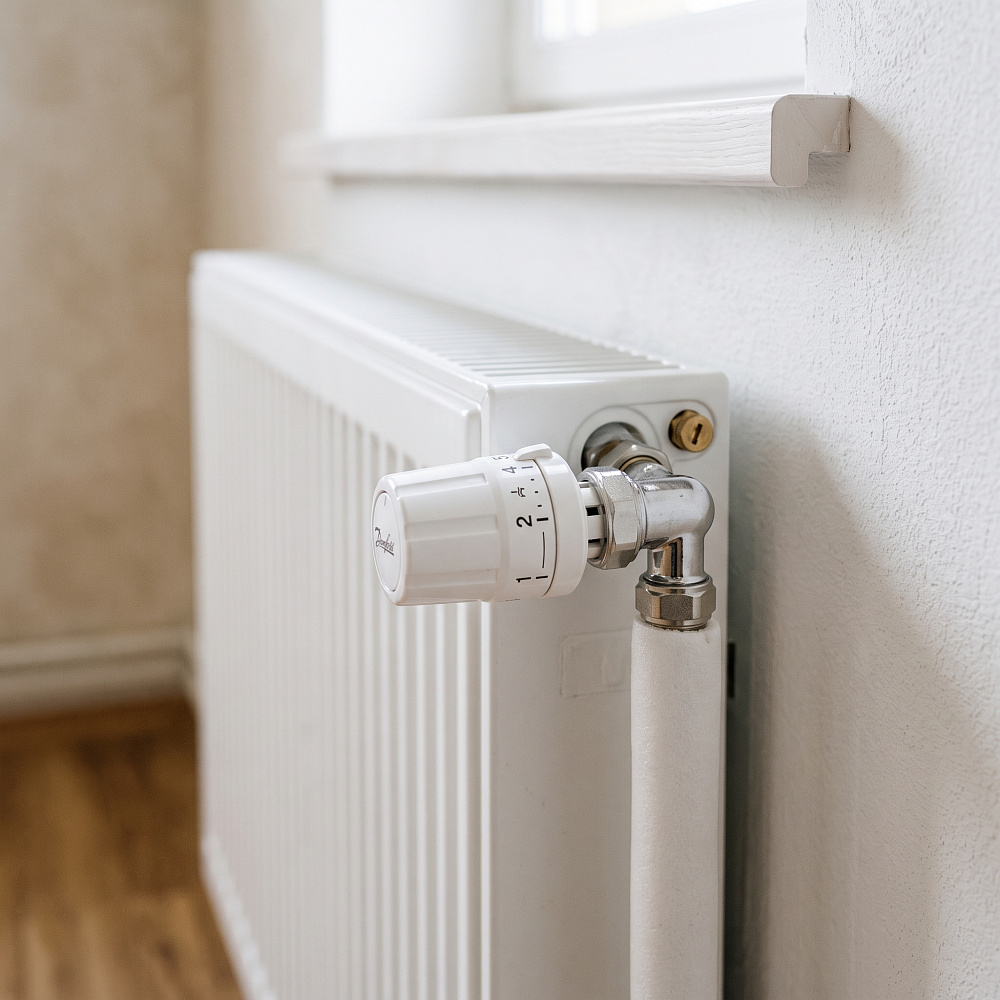

Воздух в радиаторе собирается в верхнем коллекторе при любой схеме. Воздухоотводчик Маевского ставят в верхнее отверстие на стороне, противоположной подаче. При седловом подключении это особенно важно: оба верхних отверстия свободны, и воздушная пробка перекрывает верх прибора быстрее.

На подаче и обратке ставят запорные краны. Без них радиатор не снять для промывки, не заменить прокладку, не отрезать при протечке. В частном доме на подаче вместо простого крана ставят термостатический клапан с термоголовкой, на обратке настроечный.

Термоголовка должна стоять горизонтально, в свободном воздухе. Если она упирается в подоконник или закрыта шторой, датчик греется от самого радиатора и закрывает клапан раньше времени. В нижних узлах подключения это учтено: головка выходит вбок, под край прибора.

Резьбу на переходниках уплотняют льном с пастой или силиконовыми прокладками, которые идут в комплектах для радиаторов. Фум-лента на дюймовой радиаторной резьбе держит плохо: после пары сезонов нагрева и остывания соединение начинает подкапывать.

Интерьер важен, но тепло важнее. Решили прятать трубы в пол, добавьте секцию к расчёту или поставьте удлинитель. Тогда красивая схема не превратится в прохладную комнату.

Для замены в квартире подойдут RB 80-500-1.5 на 160 Вт или RB 85-500-1.8 на 185 Вт на секцию. В частном доме с нижней разводкой можно сэкономить на алюминиевых моделях серий Star RA и ECO RA.
