Нержавейка или эмаль в водонагревателе: что выбрать под жёсткую воду и долгий срок службы

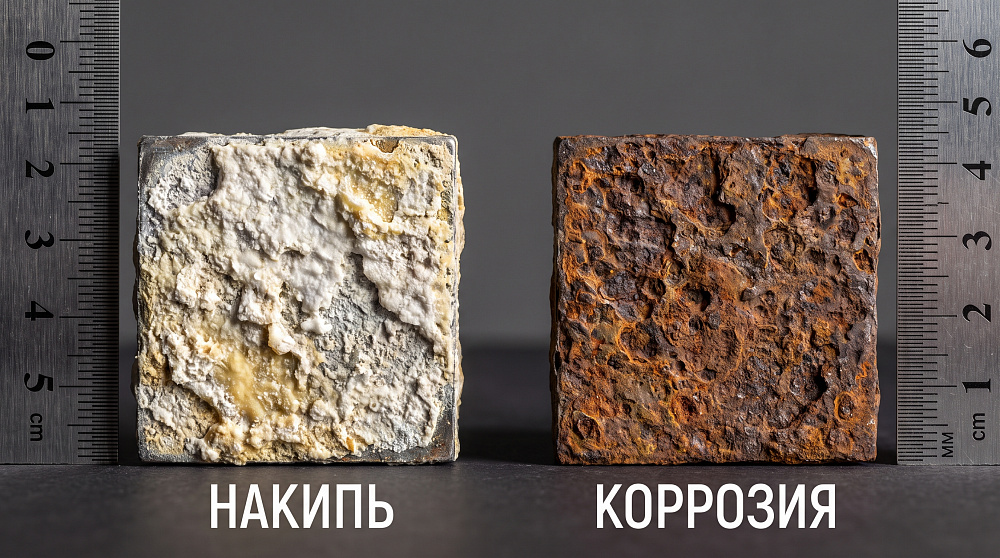

Накипь это соли кальция и магния, которые выпадают из воды при нагреве и оседают твёрдой коркой. Она садится на ТЭН, на дно, на стенки. От материала бака накипь не зависит совсем: в нержавеющем и эмалированном приборе с одной и той же водой её будет поровну.

Коррозия работает иначе. Это электрохимическое разрушение металла в присутствии воды, кислорода, хлоридов и температуры. Вот здесь материал решает всё: одна сталь держится десятилетиями, другая начинает точечно проедаться за пару лет.

Отсюда практический вывод. Выбирая между нержавейкой и эмалью, вы выбираете стойкость к коррозии. Бороться с накипью придётся в любом случае, и делается это термостатом и ежегодной чисткой, а не маркой стали.

Ещё одна мелочь, которая путает при выборе: коррозия почти всегда прячется. Свищ в баке проявляется каплей на полу под прибором, и к этому моменту стенка уже прошита насквозь. Накипь, наоборот, видна по симптомам заранее: растёт время нагрева, гудит ТЭН при включении, из крана идёт вода с белой взвесью после долгого простоя.

Три параметра определяют, что будет с баком через пять лет. Жёсткость, содержание хлоридов и железо.

Жёсткость до 4 мг-экв/л считается мягкой водой: накипи мало, любой бак отработает срок. От 4 до 8 средняя, здесь начинается регулярный налёт. Выше 8 мг-экв/л вода жёсткая, ТЭН обрастает за сезон, анод съедается за год. Косвенный признак виден на чайнике и на смесителе: белые разводы через неделю после протирки означают жёсткость выше семи.

Хлориды приходят из хлорирования городской воды и из некоторых скважин. Именно они запускают питтинг, точечное проедание нержавейки. Норматив по питьевой воде допускает до 350 мг/л, а сталь без молибдена начинает страдать примерно от 200 мг/л при температуре выше 60 градусов.

Кислород в воде тоже играет роль. В городской сети под давлением его немного, а вот в системе со скважиной и гидроаккумулятором вода насыщается воздухом на каждом цикле накачки. Больше растворённого кислорода означает быстрее идущую коррозию в любом баке и быстрее съедаемый анод.

Железо из скважины даёт бурый осадок и ржавые потёки на сантехнике. Само по себе оно бак не разрушает, но оседает хлопьями на дне и в накипи.

Анализ воды делают в лаборатории водоканала или в независимой лаборатории. Стоит это недорого, а результат меняет выбор прибора и избавляет от разговора с сервисом через три года.

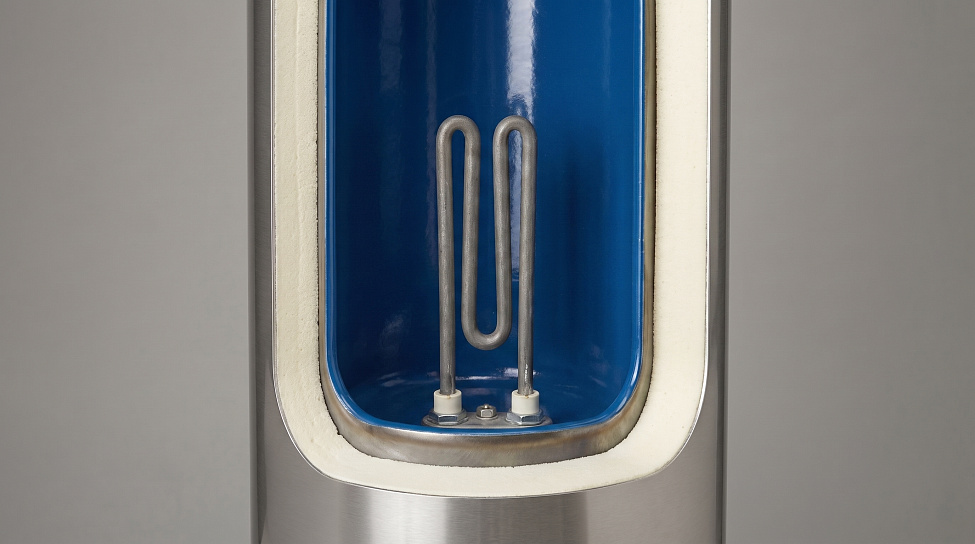

Эмалированный бак это стальной корпус, на который нанесли и обожгли стеклофарфоровое покрытие. Слой стекла отделяет воду от металла: пока покрытие целое, коррозии нет вообще, потому что вода не касается стали.

Слабых мест у такой конструкции два. Первое: стекло хрупкое. Транспортная тряска, удар при монтаже, резкий перепад температур при заливке холодной воды в горячий бак дают микротрещины и сколы. Второе: покрытие пористое на микроуровне, идеально сплошного слоя не бывает.

Отсюда правило перевозки и монтажа эмалированного прибора: не кантовать, не ставить на угол, не бить по корпусу при подгонке крепежа. Скол внутри бака вы не увидите, а он останется на все семь лет.

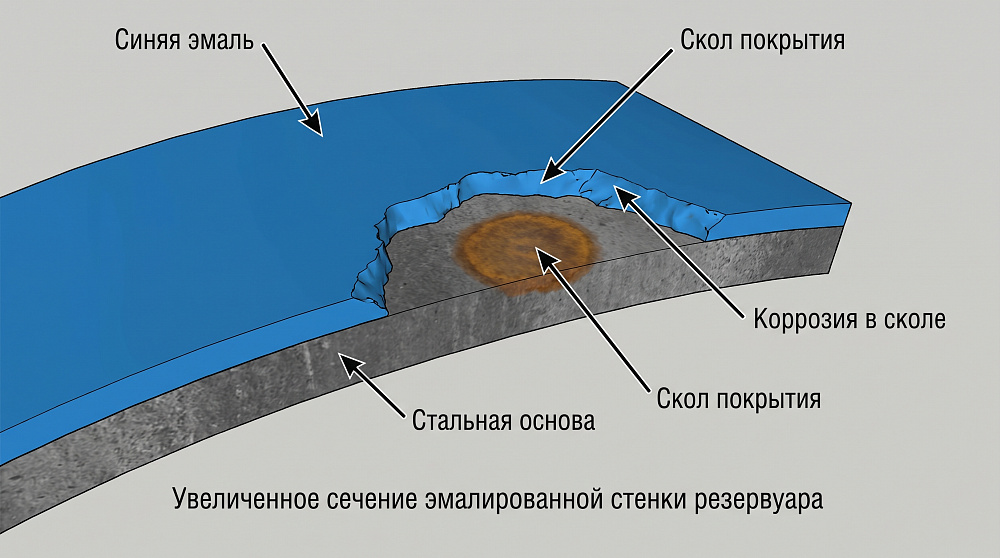

В любом сколе оголяется сталь, и коррозия начинается именно там, точечно и вглубь. Останавливает её магниевый анод: он растворяется первым и не даёт разрушаться железу вокруг дефекта. Поэтому у эмалированного бака анод это не дополнительная опция, а часть конструкции. Пропустили замену, и через год-полтора из скола пойдёт свищ.

В линейке эмаль стоит в моделях с индексами Q и Y: плоские EVP 50-Q и круглые EVS 100-Y и их соседи по объёму.

Сталь SUS 304 содержит около 18 % хрома и 8 % никеля. Хром на воздухе образует на поверхности оксидную плёнку толщиной в несколько нанометров, и эта плёнка сама себя восстанавливает при повреждении. Царапина на нержавейке затягивается за минуты, скол на эмали не затягивается никогда.

Такой бак не боится ударов при монтаже, транспортировки и температурных перепадов. Он не требует, чтобы покрытие оставалось идеальным, потому что защита у него не поверх металла, а в самом металле.

Отдельно про сварной шов. Зона рядом со швом у нержавейки нагревалась при сварке и по составу отличается от основного металла, поэтому коррозия чаще стартует именно там. У качественного бака шов проварен и обработан, но при выборе стоит понимать: чем меньше швов в конструкции, тем меньше уязвимых зон. Один цилиндр круглого бака в этом смысле спокойнее сдвоенной плоской компоновки.

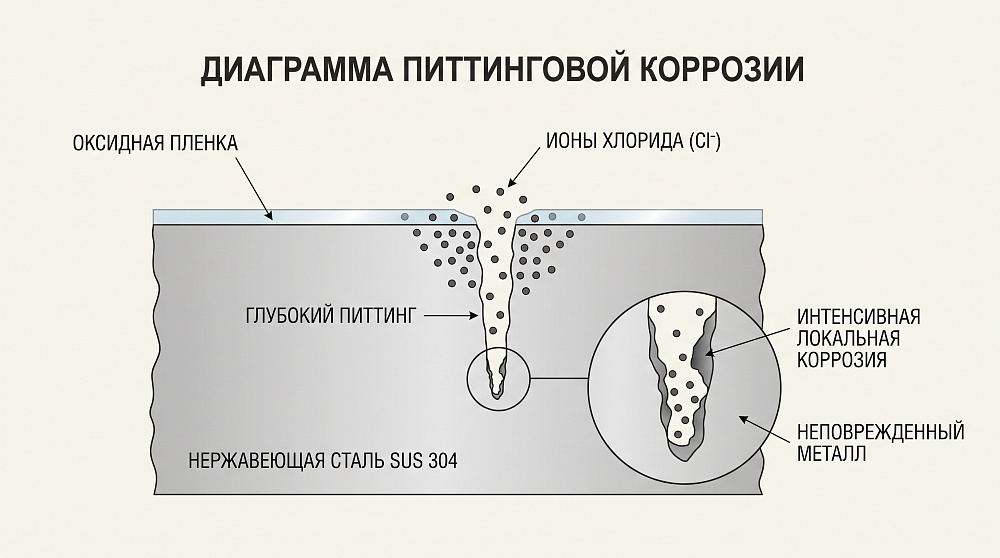

Предел у SUS 304 один и называется он хлориды. Ионы хлора локально разрушают оксидную плёнку, и в этой точке начинается питтинг: узкая глубокая каверна, которая проходит стенку насквозь, почти не задев соседний металл. Разгоняет процесс температура выше 60 градусов и застой воды.

На SUS 304 сделаны плоские EVP 100-V и вся линейка EVP с индексом V, круглые EVS-V, а также компактные EVM.

SUS 316 отличается от 304 добавкой молибдена, примерно 2–3 %. Молибден стабилизирует оксидную плёнку и резко поднимает порог, при котором начинается точечная коррозия.

Практическая разница выглядит так. Там, где 304 начинает страдать при 200 мг/л хлоридов, 316 спокойно работает при вдвое большей концентрации и при более высокой температуре. Это марка для хлорированной городской воды, для скважин с солоноватым горизонтом и для режима постоянного нагрева до 75 градусов.

В каталоге на SUS 316 собрана серия EVL: EVL 100, EVL 80, EVL 50 и EVL 30, все плоские, все с электронным управлением и дисплеем. Плюс круглые EVS 50-V и EVS 30-V в исполнении 316, артикулы 116344 и 116343.

Из той же стали 316L во всех приборах линейки сделан сам ТЭН. Нагреватель работает в самых тяжёлых условиях: у его поверхности температура выше, чем в объёме бака, там же интенсивнее всего идёт отложение солей.

В приборах на 30 и 50 литров стенка бака идёт 0,8 мм, в моделях на 80 и 100 литров 1,0 мм. Логика простая: больше объём, выше нагрузка на стенку от давления и от веса воды, толще металл.

Для коррозии толщина означает запас времени. Питтинговая каверна растёт со своей скоростью, и лишние два десятых миллиметра дают год-полтора форы. Для эмали толщина основы влияет на жёсткость корпуса: чем меньше корпус играет при перепадах давления, тем меньше шансов, что покрытие треснет.

Рабочее давление у приборов линейки составляет от 0,4 до 0,7 МПа, испытательный предел доходит до 1,2 МПа. В характеристиках это записано как максимальное давление воды 12 бар у большинства моделей и 7 бар у EVL и EVS 100-V.

Анод это стержень магниевого сплава на резьбе, размер 16×140 мм у моделей от 30 литров и 14×140 мм у десятилитровых. Магний в паре со сталью работает как более активный металл: растворяется он, а сталь остаётся целой.

Срок жизни анода зависит от воды напрямую. Мягкая вода даёт полтора-два года. Жёсткая съедает стержень за год, иногда за девять месяцев. Проверять его нужно ежегодно, независимо от того, что показывает прибор.

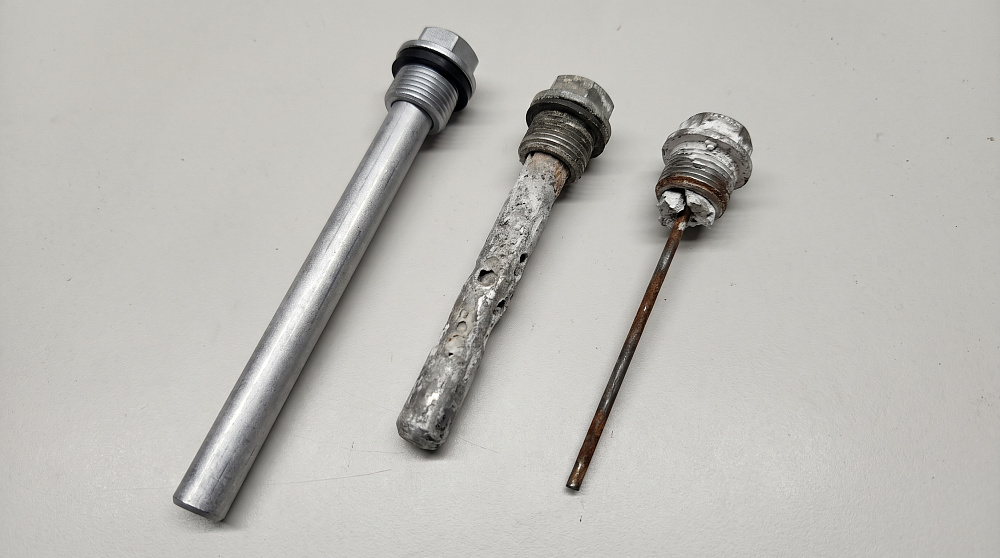

Процедура занимает около часа. Отключили питание, перекрыли холодную, открыли горячий кран для сброса давления, слили бак через тройник, сняли фланец. Осмотрели стержень: остался ровный цилиндр, ставим обратно; изъеденная тонкая ножка или голый сердечник, меняем. Заодно счищаем накипь с ТЭНа и осадок со дна.

Гарантия на внутренний бак составляет 7 лет и действует при регулярном обслуживании с отметкой в паспорте. Это не формальность из мелкого шрифта: пустой сервисный раздел в паспорте при обращении по свищу в баке снимает вопрос о гарантии сразу.

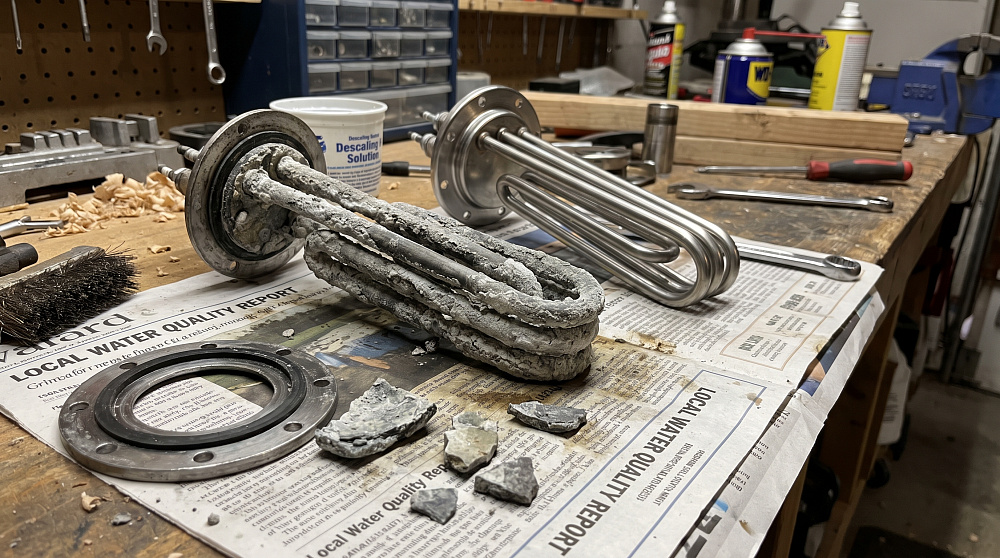

При нагреве выше 55 градусов растворённые соли кальция выпадают в осадок. Оседают они там, где горячее всего, то есть на поверхности нагревателя.

Слой накипи работает как шуба: тепло от ТЭНа уходит в воду хуже, спираль внутри перегревается, ресурс падает. Заодно растёт время нагрева. Восьмидесятилитровый бак вместо паспортных 130 минут начинает выходить на температуру за 160–180, и это первый заметный сигнал, что пора снимать фланец.

На жёсткой воде чистить ТЭН приходится раз в год-полтора, на мягкой раз в три года. Альтернативный путь это сухой ТЭН в стеатитовой колбе, он с водой не контактирует и накипью не обрастает. В линейке такие приборы идут с индексом QST: EVP 30-QST, EVP 50-QST и EVP 80-QST.

Верхняя точка нагрева у приборов линейки 75 °C. Держать её постоянно имеет смысл редко.

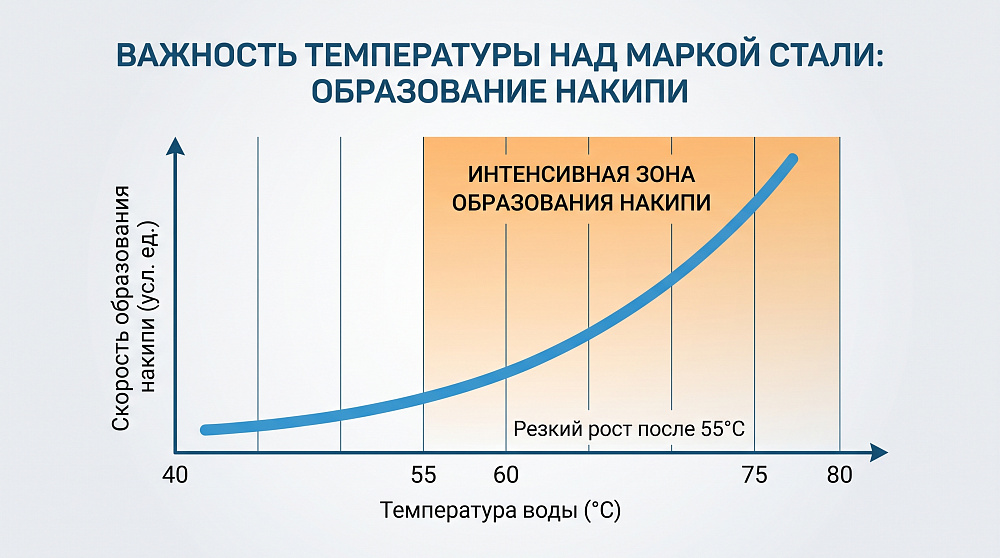

Каждые десять градусов вниз примерно вдвое замедляют выпадение накипи и заметно снижают коррозионную активность воды. Уставка 60 градусов даёт разумный компромисс: горячей воды по объёму почти столько же, накипи вдвое меньше, теплопотери в простое ниже.

Ниже 55 градусов опускаться не стоит по другой причине: в тёплой стоячей воде размножается легионелла, и раз в неделю бак полезно прогревать до 70 для санитарной обработки. У моделей EVL с электронным управлением температура выставляется цифрой на дисплее, у остальных ручкой термостата.

Гарантия на внутренний бак одинаковая во всех сериях: 7 лет. На электрическую часть, термостат и ТЭН, 1 год. ТЭН из стали 316L и магниевый анод стоят во всех приборах, независимо от материала бака.

Эмалированный прибор обходится дешевле нержавеющего при покупке. На мягкой воде эта экономия остаётся с вами: бак отработает свой срок, анод менять всё равно пришлось бы в любом исполнении.

На жёсткой воде с хлоридами картина меняется. Замена анода раз в год против раза в полтора, риск свища в сколе, замена прибора на пятом году вместо десятого. Разница в цене при покупке отыгрывается одной несостоявшейся заменой бака.

Есть и третий фактор, про который вспоминают поздно: замена водонагревателя в готовом санузле означает демонтаж, работу мастера и иногда переделку обвязки. Прибор дешевле на пару тысяч, а его замена стоит существенно дороже.

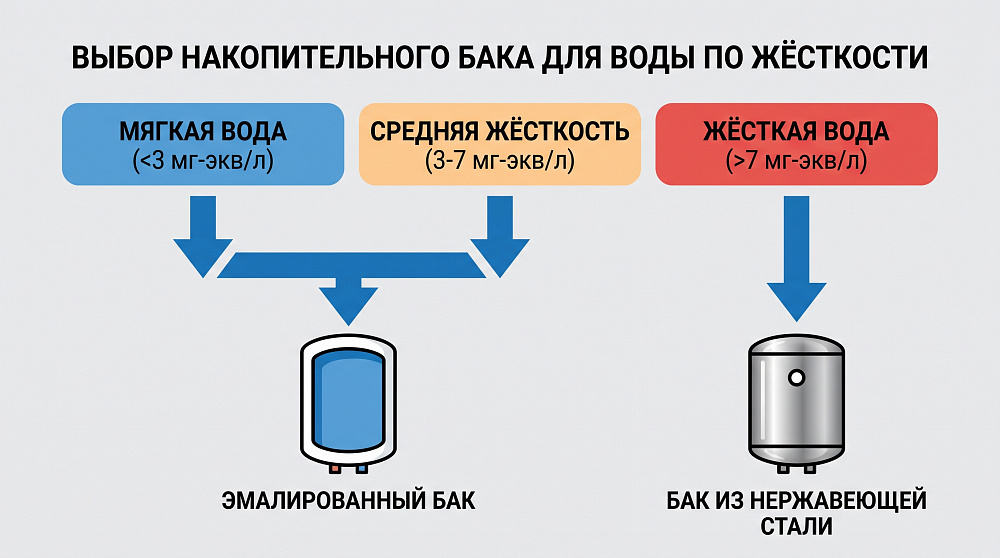

Городская вода, жёсткость до 4 мг-экв/л, хлорирование умеренное: подойдёт эмаль Blue Glass, серии EVP-Q и EVS-Y. Меняйте анод раз в полтора года, держите уставку 60 градусов, и бак отходит свои семь лет и дольше.

Средняя жёсткость 4–8 мг-экв/л, вода из городской сети: берите нержавейку SUS 304, серии EVP-V и EVS-V. Толщина стенки 0,8 мм на малых объёмах и 1,0 мм на 80 и 100 литрах, коррозионная стойкость с хорошим запасом.

Жёсткая вода выше 8 мг-экв/л, скважина, много хлоридов, или прибор работает круглосуточно на 75 градусах: здесь окупается SUS 316, серия EVL и круглые EVS-V в исполнении 316. Молибден в составе стали закрывает именно тот сценарий, в котором обычная нержавейка проедается точками.

И общее для всех вариантов: ежегодная проверка анода, чистка ТЭНа по факту роста времени нагрева, отметка в паспорте после каждого обслуживания. Это те три действия, которые превращают семилетнюю гарантию из строчки в документе в реальный ресурс прибора.
