Накопительный водонагреватель на 80 литров для семьи из 3–4 человек: расчёт, модели, монтаж

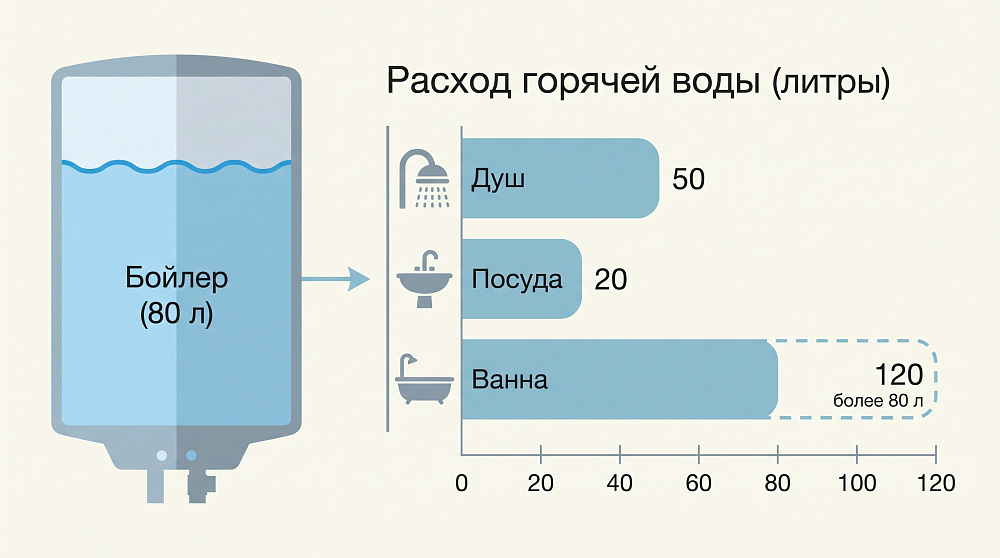

Бак нагревает воду до 75 °C, а моемся мы при 40. Значит горячая вода из бака идёт в смеситель и разбавляется холодной примерно один к одному. Восемьдесят литров кипятка превращаются в 170 литров воды комфортной температуры. Это ключевая цифра, по ней и считают расход.

Дальше арифметика бытовая. Душ забирает 40–50 литров на человека при обычном напоре и пятиминутной процедуре. Значит три душа подряд бак закрывает, четвёртый уже впритык. Мытьё посуды руками стоит 15–20 литров. Наполнение ванны съедает 150–180 литров разом, то есть почти весь запас: после ванны следующему придётся ждать пару часов.

Семья из четверых, которая моется по вечерам вразнобой и не набирает ванну каждый день, в 80 литров укладывается. Если в доме два санузла и вечером ими пользуются одновременно, считайте объём от 100 литров.

Отдельно про восстановление. Накопитель отдаёт объём разом, а набирает медленно, и в вечерний час пик это чувствуется сильнее всего. Практический вывод: считайте не суточный расход семьи, а пиковый получасовой. Если по вечерам все моются в течение часа, бак должен закрывать этот час целиком, потому что подогреть за это время он успеет от силы четверть объёма.

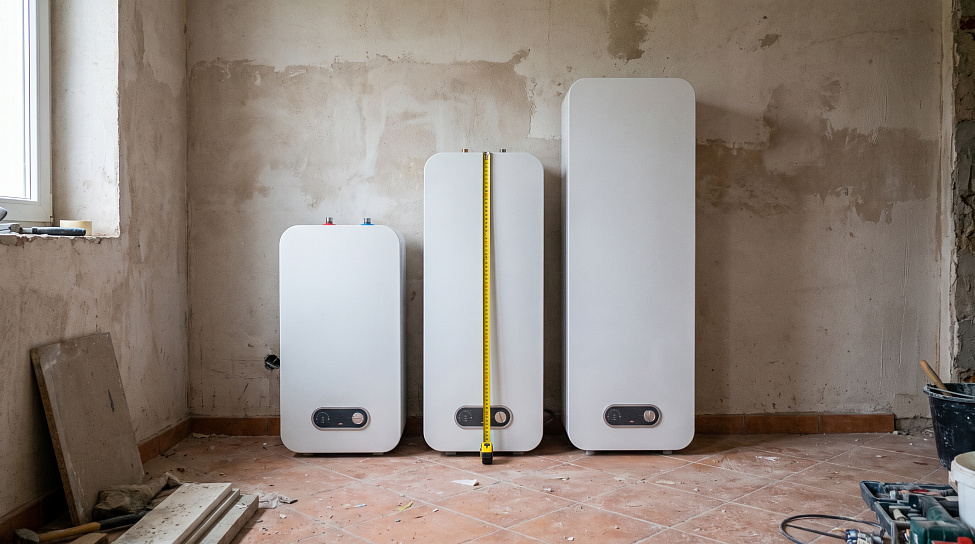

Пятьдесят литров дают около 110 литров тёплой воды. Для одного человека или пары этого достаточно с запасом. Для четверых нет: два душа, и бак пустой.

Сотка даёт 215 литров и закрывает четыре душа подряд плюс посуду. Плата за этот запас видна в трёх местах: корпус вырастает по высоте до 119 см, вес полного бака переваливает за 120 кг, а полный нагрев занимает 160 минут вместо 130. Плюс постоянные теплопотери: сотка держит на 25 % больше воды горячей круглые сутки, даже если вы её не расходуете.

Восьмидесятка сидит в середине: 170 литров смешанной воды, 98 см высоты у плоских моделей, 130 минут на полный цикл. Для типовой семьи это точка, где объём уже достаточный, а габариты и счёт за электричество ещё не выросли.

В каталоге шесть восьмидесятилитровых приборов, и различаются они по трём признакам: форма корпуса, материал бака, тип ТЭНа.

Плоские: EVL 80 с баком из стали SUS 316 и электронным управлением, артикул 102305. EVP 80-V с баком SUS 304, артикул 74771. EVP 80-Q с эмалью Blue Glass, артикул 89562. EVP 80-QST с эмалью и сухим ТЭНом, артикул 98999.

Круглые: EVS 80-V с нержавеющим баком, артикул 79007, и EVS 80-Y с эмалированным, артикул 97197.

Общее у всех шести: мощность 2 кВт с раскладкой 0,7 плюс 1,3 кВт, питание 220 В, нагрев до 75 °C, настенный вертикальный монтаж, нижний подвод воды, магниевый анод и предохранительный клапан в комплекте. Гарантия на бак 7 лет.

Плоские EVP и EVL занимают 30 см глубины при ширине 50 см и высоте 98 см. Круглые EVS выступают от стены на 46 см при ширине 43 см и высоте 80 см.

Шестнадцать сантиметров разницы по глубине решают судьбу монтажа в санузле панельного дома. В коридоре шириной 90 см круглый бак съедает половину прохода, мимо него уже не пронести стиральную машину. Плоский вешается в нишу над унитазом или в простенок и почти не мешает.

Есть и третий габарит, про который забывают: место сверху и снизу. Над прибором нужно 15 см на монтажную планку и заводку кабеля, снизу 30–40 см на патрубки, клапан и рожковый ключ. То есть плоская восьмидесятка с её 98 см корпуса занимает по стене почти полтора метра рабочей высоты.

Круглый корпус выигрывает в высоте: 80 см против 98. Под низким потолком в мансарде или под антресолью в хрущёвке эти восемнадцать сантиметров важнее глубины. Плюс круглый бак равномернее держит давление по стенке, у него нет плоских граней, которые работают на изгиб.

Пустой EVP 80-V весит 17,3 кг, EVS 80-Y полегче, 15 кг, а EVP 80-QST с сухим ТЭНом тяжелее всех, 26 кг. Залейте восемьдесят литров воды, и вы получите от 95 до 106 кг постоянной нагрузки на стену.

Кирпичная и бетонная стена такую массу держат без вопросов, крепёж заходит анкерами 10 мм на глубину 80 мм. Проблемы начинаются на перегородках. Пазогребневый гипсовый блок 80 мм центнер на консольном креплении не удержит: рычаг от стены до центра тяжести бака составляет те же 25 сантиметров, момент вырывает крепёж. Гипсокартон на профиле годится только со сквозным креплением через закладную доску или напрямую в несущую стену за ним.

Проверить стену просто. Простучите: глухой звук значит массив, звонкий значит пустота. Просверлите пробное отверстие и посмотрите на цвет пыли: серая цементная крошка это бетон, красная это кирпич, белый порошок это гипс, и здесь нужно думать о напольной стойке или переносе прибора на другую стену.

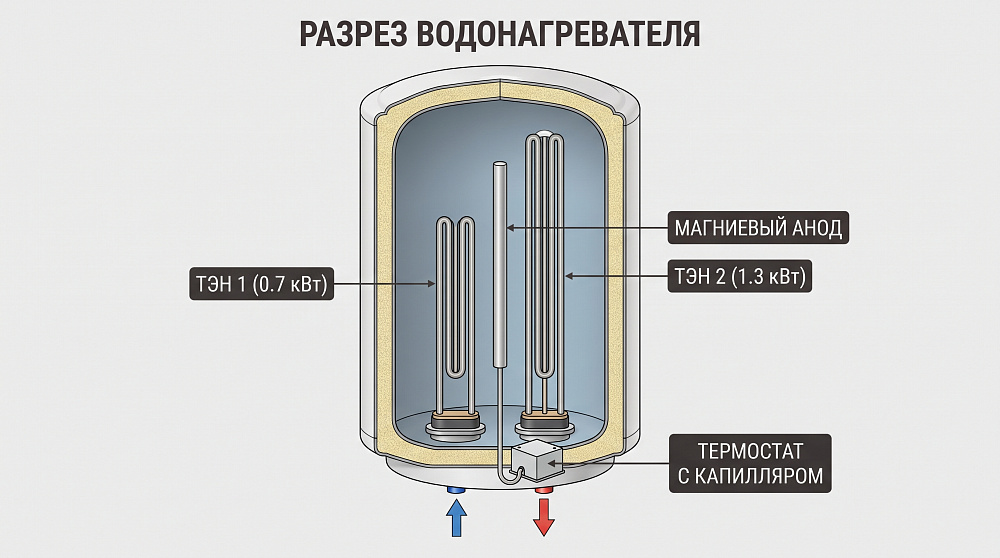

Мощность 2 кВт у восьмидесятилитровых моделей набирается двумя нагревателями: один на 700 Вт, второй на 1300. У EVP 80-V они разнесены по двум внутренним бакам, что даёт возможность греть только нижнюю часть объёма.

Отсюда три рабочих режима. Экономный на 0,7 кВт: медленно, зато нагрузка на сеть минимальная, годится для дачи со слабым вводом или для ночного тарифа. Средний на 1,3 кВт. Полный на 2 кВт, когда включены оба и бак выходит на температуру за паспортные 130 минут.

На практике семьи оставляют бак на 1,3 кВт в будни и переключают на полную мощность в выходные, когда расход скачет. У EVL 80 режимы переключаются с электронной панели, у остальных моделей механикой.

Паспортные 130 минут это полный цикл с холодного бака при 2 кВт. Реальное время гуляет, и виновата температура входящей воды.

Летом из водопровода идёт вода 18–20 °C, зимой в северных регионах она падает до 5 °C. Разница в 15 градусов на восьмидесяти литрах это дополнительный киловатт-час, то есть плюс полчаса к нагреву. Январский цикл честно занимает два с половиной часа против летних двух.

Ждать полный цикл вам придётся только после отключения или слива. В обычном режиме термостат добирает температуру после каждого разбора: сняли 30 литров на душ, бак вернулся к уставке за 45 минут. Поэтому вечером душ идёт по очереди с паузой, а не подряд.

Ускоренный нагрев в характеристиках означает возможность подать на бак сразу оба ТЭНа. Пользы от него больше всего утром: включили полную мощность перед завтраком, через час бак вернулся к температуре после вечернего разбора.

Ещё одна цифра для планирования расходов: полный нагрев восьмидесяти литров забирает около 5,5 кВт·ч. При тарифе 6 рублей это 33 рубля за бак. Семья из четверых с ежедневным душем набирает 150–200 кВт·ч в месяц.

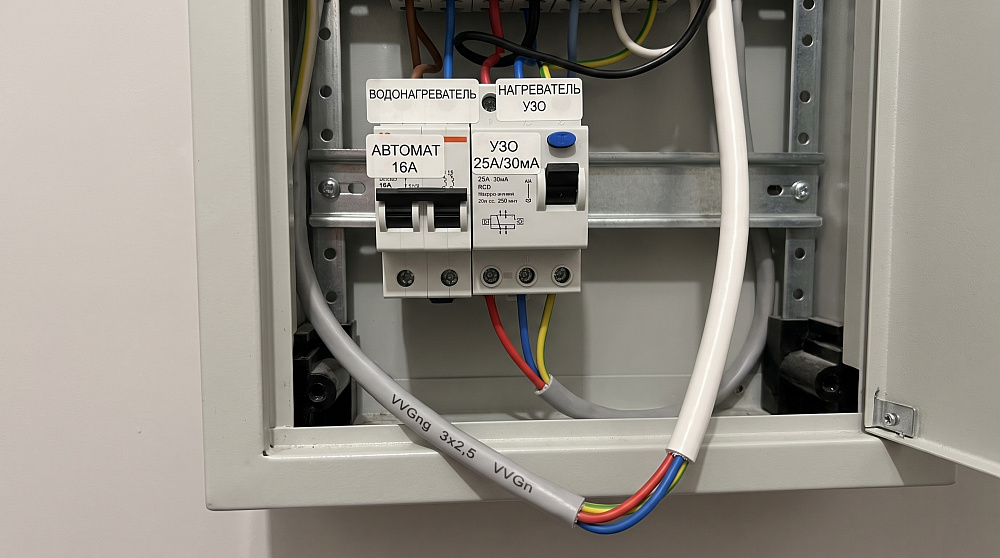

Два киловатта дают ток 9,1 А. Бытовая розетка на 16 А формально тянет, но постоянная нагрузка два часа подряд быстро выявляет все слабые контакты в старой проводке. Поэтому под восьмидесятилитровый прибор ведут отдельную линию.

Рабочая схема такая: кабель ВВГнг 3×2,5 мм² от щитка, автомат 16 А, УЗО на 30 мА или дифавтомат. Заземляющая жила подключается обязательно, без вариантов: внутри прибора вода контактирует с ТЭНом, и защита от утечки на корпус здесь не формальность.

Розетку выносят из зоны прямых брызг, минимум на 60 см от края ванны или душевой. В санузлах без вытяжки берут исполнение с крышкой. Класс защиты самого прибора IPX4: брызги держит, струю из душа в упор нет.

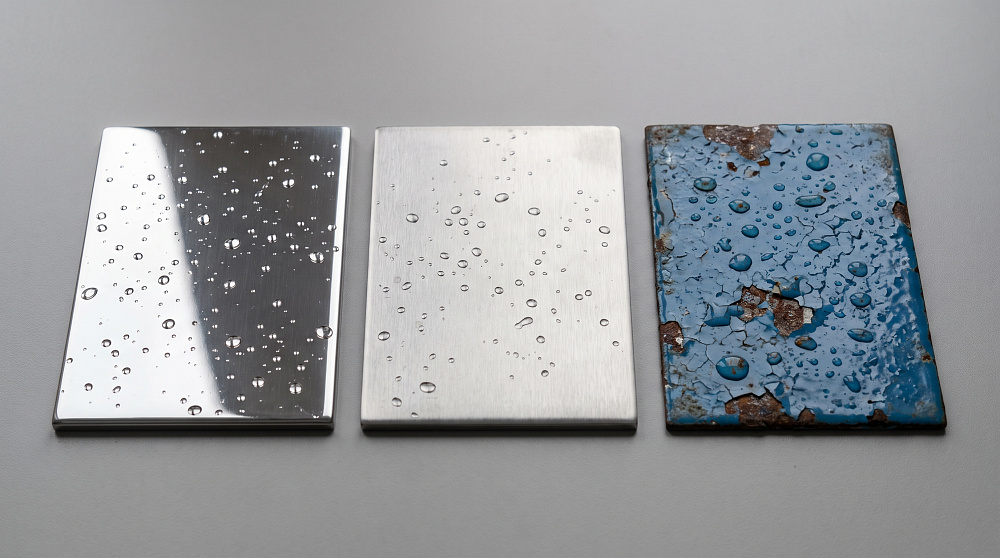

Три варианта на выбор. Сталь SUS 316 стоит в EVL 80: это марка с молибденом, она устойчива к хлоридам и питтинговой коррозии. Сталь SUS 304 в EVP 80-V и EVS 80-V, толщина стенки 1,0 мм. Эмаль Blue Glass по стальному корпусу в моделях с индексами Q и Y.

Ориентируйтесь на жёсткость воды и её состав. Скважина с железом, хлорированная городская вода, жёсткость выше 7 мг-экв/л: берите нержавейку, в идеале SUS 316. Мягкая вода до 4 мг-экв/л из нормального водоканала: эмаль отработает свой срок спокойно и обойдётся дешевле.

Толщина стенки тоже разговор по делу. У восьмидесятилитровых нержавеющих баков она составляет 1,0 мм против 0,8 мм у моделей на 30 и 50 литров. Больше объём, выше нагрузка на стенку от давления, толще металл. Изоляция у плоских моделей идёт переменной толщины, 20–40 мм: там, где корпус позволяет, слоя больше, и бак дольше держит тепло.

Магниевый анод стоит во всех моделях, диаметр стержня 16 мм, длина 140 мм. У эмалированного бака его роль основная, потому что анод закрывает поры и сколы покрытия. У нержавеющего вспомогательная. Проверяют анод раз в год, и эта проверка нужна не только для ресурса: гарантия 7 лет на бак действует при регулярном обслуживании с отметкой в паспорте.

В пяти моделях из шести стоит погружной ТЭН из стали 316L. Он греет воду напрямую, поэтому эффективность максимальная, а накипь садится прямо на нагреватель.

В EVP 80-QST нагреватель убран в стеатитовую колбу и с водой не соприкасается. Накипь на нём не образуется, менять ТЭН можно без слива бака. Плата за это видна в двух цифрах: вес вырос до 26 кг, а время нагрева до 140 минут вместо 130, потому что тепло идёт через стенку колбы.

Выбор простой. Вода жёсткая и менять ТЭН каждые два-три года не хочется: сухой. Вода нормальная и важнее цена и вес на стене: погружной.

Предохранительный клапан входит в комплект и наворачивается на вход холодной воды прямо у бака. При нагреве восьмидесяти литров до 75 градусов вода расширяется примерно на полтора литра, и этот избыток клапан стравливает. От капельника заводят трубку в канализацию, иначе под прибором будет вечная лужа.

Между клапаном и баком не ставят ничего: ни крана, ни фильтра, ни обратного клапана. Любая арматура в этом промежутке превращает бак в бомбу с давлением. Запорный кран ставят до предохранительного клапана, чтобы можно было отсечь прибор от сети водопровода.

Отдельно предусмотрите слив. Тройник с краном на входе холодной воды позволит опорожнить бак перед обслуживанием, консервацией на зиму или отъездом. Без него слив восьмидесяти литров превращается в час возни с тазами.

Рабочее давление у моделей EVP и EVS 12 бар по характеристикам, у EVL 80 предел 7 бар. Если дом стоит на первых этажах высотки, где давление доходит до 8 бар, ставьте редуктор.

Квартира, тесный санузел, городская мягкая вода, четверо в семье. Берите плоский EVP 80-Q с эмалированным баком: 30 см глубины, 17 кг пустого веса, цена ниже нержавеющих версий. Стена в панельном доме центнер выдержит.

Частный дом со скважиной, вода жёсткая и с железом. Здесь работает EVL 80 с баком SUS 316 и электронным управлением: сталь с молибденом держит хлориды, панель показывает температуру цифрами, а не рисками на ручке. Если хочется забыть про накипь на нагревателе, вместо него берите EVP 80-QST с сухим ТЭНом.

Дача, мансарда, потолок 210 см, стена кирпичная. Круглый EVS 80-V высотой 80 см влезет туда, где плоские 98 см уже не проходят по высоте с учётом обвязки сверху. Бак нержавеющий, стенка 1,0 мм, на сезонной эксплуатации с консервацией на зиму это правильный выбор.
