Как рассчитать количество секций радиатора по площади, объёму и типу дома

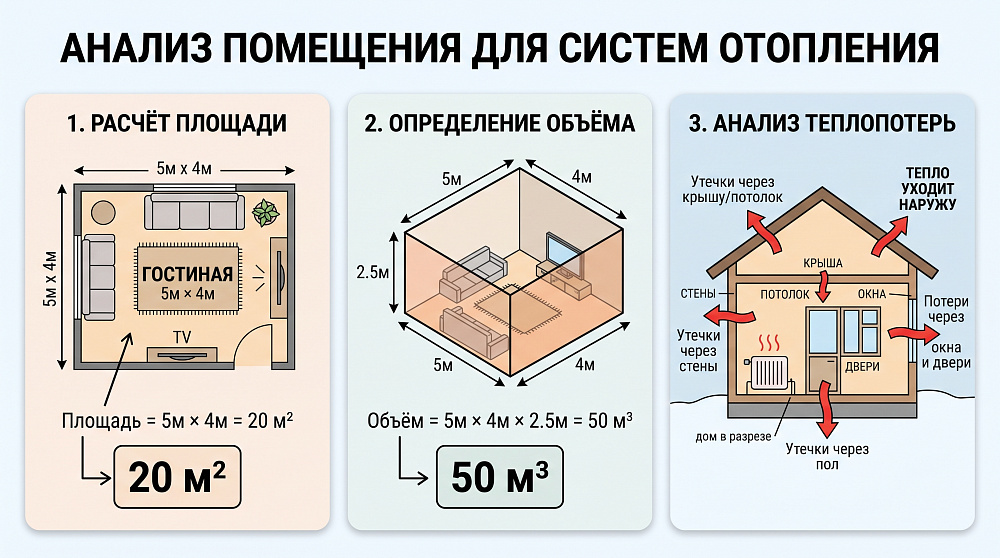

Количество секций всегда получается делением: сколько тепла нужно комнате, разделить на то, сколько даёт одна секция. Вторая цифра есть в карточке прибора. Первую считают одним из трёх способов.

По площади. Быстро, подходит для квартир с типовой высотой потолка 2,5–2,7 м.

По объёму. Точнее для комнат с высокими потолками и для разных типов стен: панель и кирпич теряют тепло по-разному.

По теплопотерям. Инженерный расчёт с учётом материалов стен, окон, утепления и климата. Его делают для частного дома, и лучше доверить проектировщику или хотя бы онлайн-калькулятору с вводом толщины стен.

Для квартиры первых двух способов достаточно. Для дома они дают ориентир, который потом сверяют с расчётом теплопотерь.

Какой бы способ вы ни выбрали, результат считают для каждой комнаты отдельно. Общая цифра на квартиру полезна для проверки, но радиаторы вешают по комнатам, и ошибка в одной спальне не компенсируется запасом в гостиной.

Базовая норма для жилой комнаты с потолком до 2,7 м и одним окном: 100 Вт на квадратный метр.

Формула: мощность = площадь × 100. Количество секций = мощность / теплоотдача секции.

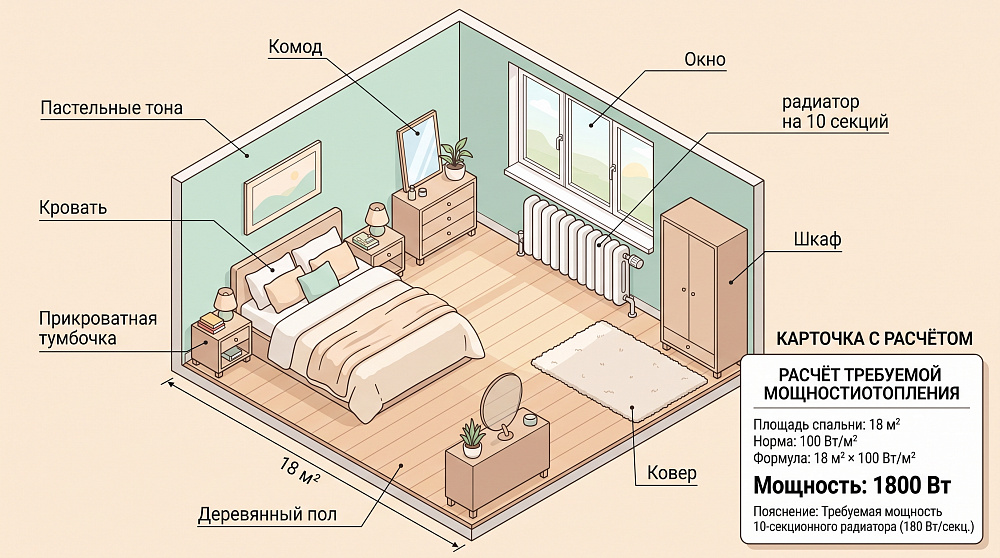

Пример. Спальня 18 м². Нужно 1800 Вт. Берём RB 85-500-1.8 с секцией на 185 Вт: 1800 / 185 = 9,7. Округляем вверх, получаем 10 секций и 1850 Вт.

Если потолок выше 2,7 м, умножьте результат на отношение фактической высоты к 2,7. При потолке 3 м коэффициент 1,11, и той же спальне нужно уже 2000 Вт, то есть 11 секций.

Способ хорош простотой, но не видит разницы между панельной и кирпичной стеной. Для этого есть второй.

Для кухни норму обычно не снижают, хотя плита и холодильник добавляют тепло. Готовят не круглосуточно, а в морозную ночь кухня с окном на север остывает так же, как спальня. Санузел с полотенцесушителем считают по площади, из результата вычитают мощность сушителя.

Здесь считают кубометры, а норма зависит от дома. Ориентиры, принятые в отечественной практике:

• панельный дом: 41 Вт на кубометр;
• кирпичный дом: 34 Вт на кубометр;
• современный дом с утеплённым фасадом и стеклопакетами: 20–25 Вт на кубометр.

Формула: мощность = площадь × высота × норма.

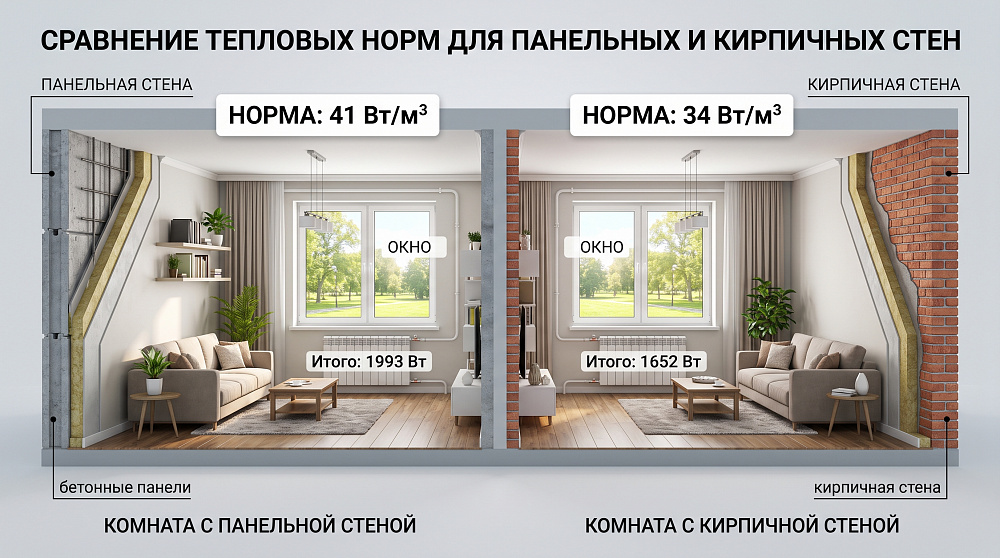

Та же спальня 18 м² с потолком 2,7 м имеет объём 48,6 м³. В панельном доме: 48,6 × 41 = 1993 Вт, это 11 секций RB 85-500-1.8. В кирпичном: 48,6 × 34 = 1652 Вт, хватит 9 секций.

Разница между домами две секции на комнату. На квартиру из трёх комнат набирается шесть секций, почти целый радиатор. Поэтому для панельки расчёт по объёму точнее, а площадной способ даёт в ней недобор.

Нормы на кубометр выведены для средней полосы с расчётной зимней температурой около минус 25 °C. Для Краснодара и Ростова их можно снизить на 10–15 %, для Екатеринбурга и Новосибирска поднять на ту же величину.

Базовые нормы рассчитаны на комнату с одной наружной стеной и одним окном в середине дома. Всё остальное учитывают коэффициентами, на которые умножают результат.

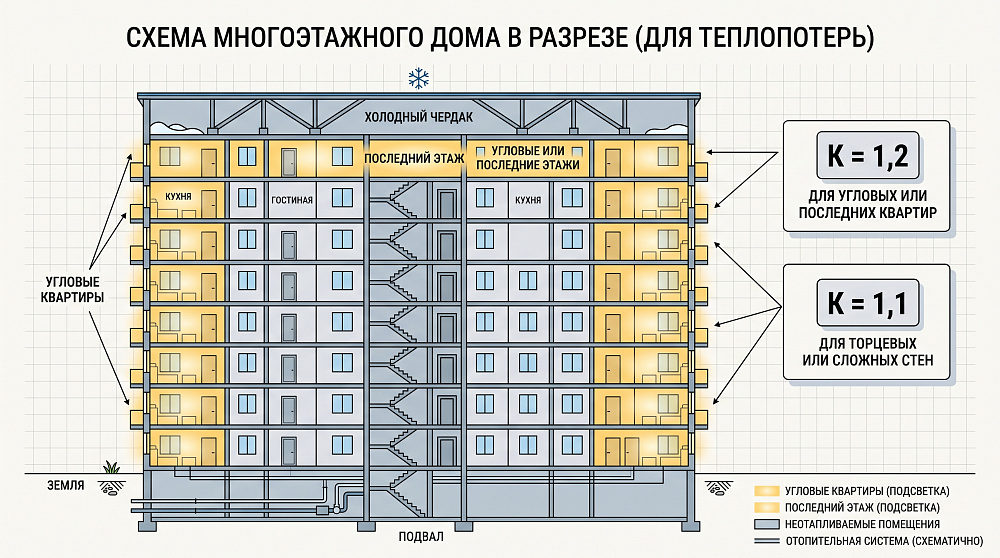

Коэффициенты перемножаются. Угловая комната на последнем этаже получает 1,2 × 1,1 = 1,32, то есть на треть больше тепла, чем такая же комната в середине дома.

Бывают и понижающие поправки. Комната в середине дома, окружённая отапливаемыми квартирами сверху, снизу и по бокам, теряет меньше тепла. Для неё коэффициент 0,9. Стеклопакеты с энергосберегающим стеклом в утеплённом доме дают ещё 0,9. Но снижать расчёт стоит только при уверенности в исходных данных.

Эта поправка чаще всего ломает расчёт. В карточках радиаторов теплоотдача указана при температурном напоре 70 градусов: средняя температура воды в приборе 90 °C, в комнате 20 °C.

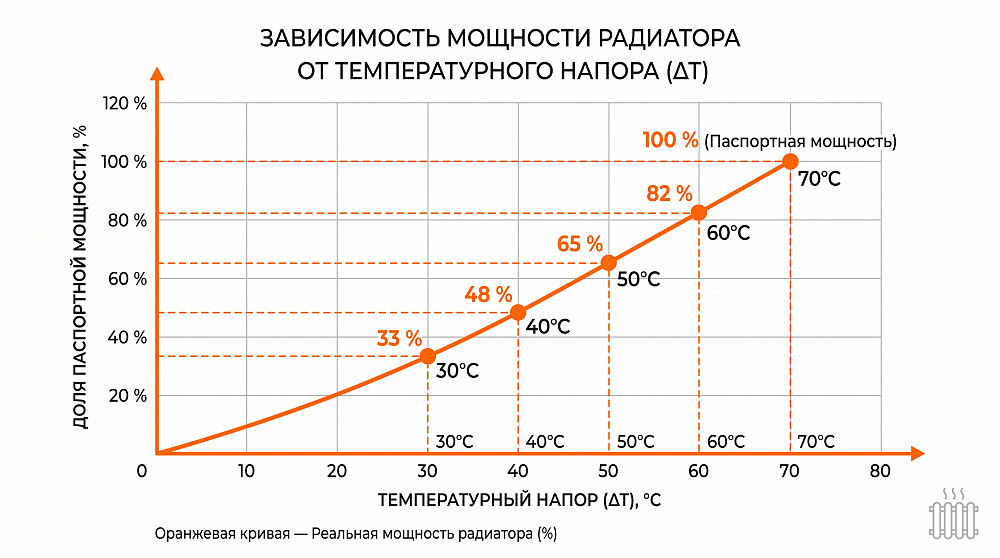

Реальные системы работают холоднее. Напор считают так: полусумма температур подачи и обратки минус температура в комнате. При графике 80/60 и комнате 20 °C напор равен 50 градусам. При 90/70 будет 60 градусов. При 55/45 для конденсационного котла только 30.

Коэффициент пересчёта: отношение фактического напора к 70 в степени 1,3.

В квартире график задаёт котельная, его можно узнать в управляющей компании. В частном доме его выбираете вы, вместе с котлом.

Газовый атмосферный котёл обычно работает на графике 80/60 или 75/65. Конденсационный раскрывает свой КПД при обратке ниже 50 °C, и радиаторы под него считают на напор 30–40 градусов. Тепловой насос работает ещё холоднее. Если планируете такое оборудование, количество секций вырастет в полтора-три раза, и часто разумнее добавить тёплый пол.

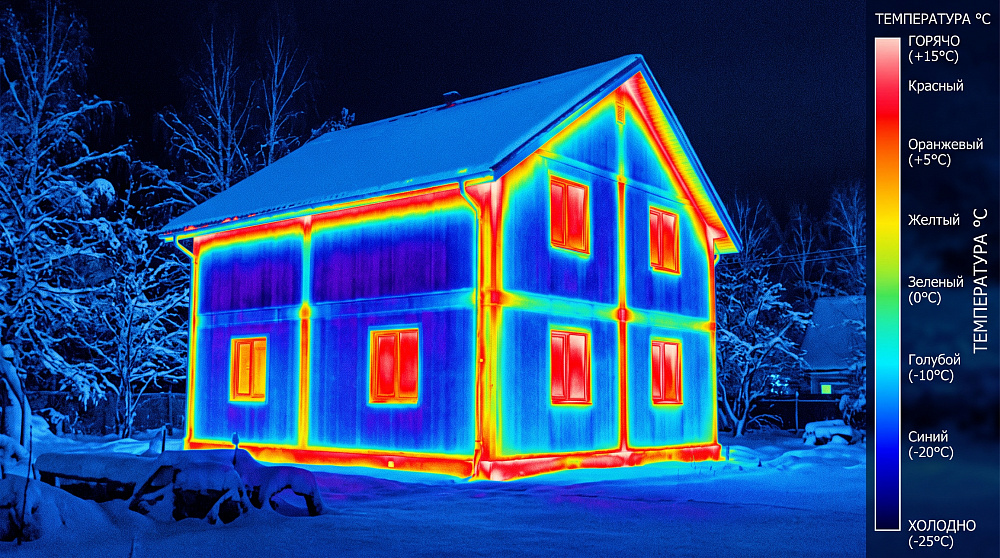

Для дома нормы на метр сильно зависят от утепления. Ориентиры по удельным теплопотерям для средней полосы:

• кирпич или брус без утепления, старые окна: 130–150 Вт на м²;
• кирпич или газобетон с утеплением 50–100 мм: 80–100 Вт на м²;
• современный каркасный или газобетонный дом с утеплением от 150 мм: 50–70 Вт на м².

Для регионов холоднее средней полосы добавляют климатическую поправку. При расчётной зимней температуре минус 25 °C умножают на 1,2–1,3, при минус 35 °C на 1,5.

Точный расчёт учитывает площадь каждой стены, окна, пола и потолка и их термическое сопротивление. Мощность котла подбирают по сумме потерь всех комнат с запасом 15–20 %, а радиаторы по потерям каждой комнаты отдельно.

Для бани, котельной и неотапливаемой веранды нормы жилых комнат не применяют. Котельную с котлом часто греют только его собственные теплопотери, а веранду подключают к отдельному контуру с краном, чтобы отключать на время отсутствия.

Дом 120 м² из утеплённого газобетона с потерями 90 Вт на м² требует 10,8 кВт на отопление. В секциях RB 85-500-1.8 при напоре 70 градусов это 59 секций на весь дом, при напоре 50 уже 90.

Разделите мощность на теплоотдачу секции и округлите вверх. Готовые значения для линейки:

Учтите, что модели RB 80-350-1.27, ECO RA и Star RA собираются на чётное число секций. Если расчёт дал 7 или 11, берите ближайший больший размер. У RB 80-500-1.5, RB 85-500-1.8 и RB 100-500-1.6 есть и нечётные варианты.

Для частного дома с алюминиевыми приборами удобно считать сразу в секциях ECO RA 80-500. Восемь секций дают 1160 Вт и по карточке закрывают 11,6 м², двенадцать дают 1740 Вт на 17,4 м². Эти площади рассчитаны на тот же норматив 100 Вт на метр и напор 70 градусов, поэтому при низкотемпературном котле их тоже надо пересчитывать.

Условия. Кирпичный дом, последний этаж, угловая спальня 14 м², потолок 2,8 м, одно окно. Центральное отопление, график 80/60, в комнате хотим 20 °C.

Шаг 1. Базовая мощность по объёму: 14 × 2,8 × 34 = 1333 Вт.

Шаг 2. Поправки: угловая комната 1,2, последний этаж 1,1. Итого 1333 × 1,32 = 1760 Вт.

Шаг 3. Температурный напор: (80 + 60) / 2 − 20 = 50 градусов. Коэффициент 0,65. Паспортная мощность приборов: 1760 / 0,65 = 2708 Вт.

Шаг 4. Секции RB 85-500-1.8: 2708 / 185 = 14,6, округляем до 15.

Шаг 5. Пятнадцать секций в одном приборе при боковом подключении не ставят. Делим на два радиатора: RB 85-500-1.8 на 8 секций под окном и такой же на второй наружной стене. Итого 16 секций, 2960 Вт паспортной мощности и около 1920 Вт реальной.

Расчёт по старому правилу «секция на два метра» дал бы 7 секций. Разница больше чем вдвое, и именно поэтому угловые комнаты в старом фонде такие холодные.

Теперь та же комната в частном доме с конденсационным котлом на графике 55/45. Напор 30 градусов, коэффициент 0,33. Паспортная мощность: 1760 / 0,33 = 5333 Вт, почти 29 секций. Три прибора по 10 секций на две стены. Здесь уже честнее посчитать тёплый пол и оставить радиатор только под окном.

Один длинный радиатор хуже двух коротких. При боковом подключении прибор длиннее 12 секций прогревается неравномерно, дальний край остаётся холодным.

Радиатор ставят под каждым окном: он перекрывает холодный поток со стекла. Если окон два, мощность делят пополам. Если окно одно, а комната угловая, второй прибор вешают на глухую наружную стену.

Длина радиатора под окном должна закрывать 70–75 % ширины проёма. Для окна 1,4 м это 1000–1050 мм, то есть 12–13 секций с шагом 80 мм. Если расчёт дал меньше, всё равно можно взять прибор длиннее и прикрутить термоголовку: лишнюю мощность она срежет, а окно будет закрыто тёплым воздухом по всей ширине.

Небольшой запас мощности полезен. Термостатический клапан убирает избыток, а вот недобор ничем не компенсировать, кроме обогревателя в розетку.

Запас держите в пределах 10–15 %. Большой перебор мощности в однотрубной системе многоэтажки вреден: ваш прибор забирает больше тепла из стояка, и соседям ниже по потоку достаётся более холодная вода.

1. Считать по паспортной мощности при низком графике. На напоре 50 градусов радиатор отдаёт только 65 % от карточки.
2. Забыть про угол и этаж. Угловая комната на последнем этаже требует на треть больше тепла.
3. Округлять вниз. Девять и семь десятых секции это десять, а не девять.
4. Ставить 16 секций в один ряд с боковым подключением. Дальние секции будут почти холодными.
5. Закрыть прибор экраном и не учесть это в расчёте. Экран забирает до 15 % тепла.
6. Использовать площадной способ в панельном доме с тонкими стенами. Там объёмный расчёт даёт на 20 % больше, и это ближе к правде.

Порядок работы такой: мощность по площади или объёму, поправки на комнату, пересчёт на температурный график, деление на секцию, округление вверх и раскладка по приборам. Шесть шагов на калькуляторе, и в январе в комнате будут те самые 20 градусов.
