Биметаллический радиатор 350 или 500 мм: как выбрать высоту и не ошибиться с теплом

Возьмём RB 80-350-1.27. RB означает биметаллический радиатор. Число 350 или 500 это межосевое расстояние: сколько миллиметров между центрами верхнего и нижнего коллектора. Последнее число это масса одной секции в килограммах. Первое число показывает класс глубины: у RB 80 секция глубиной 78–80 мм, у RB 85 85 мм, у RB 100 95 мм.

Межосевое расстояние и полная высота прибора отличаются. Секция RB 80-350 имеет высоту 415 мм, пятисотые модели от 552 до 560 мм. Сантиметры сверх межосевого занимают сами коллекторы и заглушки.

Межосевое определяет, встанет ли радиатор на старые трубы без переделки. Если прежний прибор стоял на подводках с шагом 500 мм, новый такой же высоты подключается без изменения стояка и отводов.

В каталоге секции 350 мм собраны в приборы на 6, 8, 10 и 12 секций. Пятисотые модели идут от 4 до 12 секций, у RB 85-500-1.8 и RB 100-500-1.6 есть промежуточные варианты на 5, 7, 9 и 11. Нечётное число секций удобно, когда расчёт ложится между двумя стандартными размерами и переплачивать за лишние 180 Вт не хочется.

Радиатор нельзя ставить вплотную к полу и подоконнику. Воздух заходит снизу, прогревается между рёбрами и выходит сверху. Зажмите любой из этих проходов, и прибор отдаст заметно меньше тепла, чем написано в паспорте.

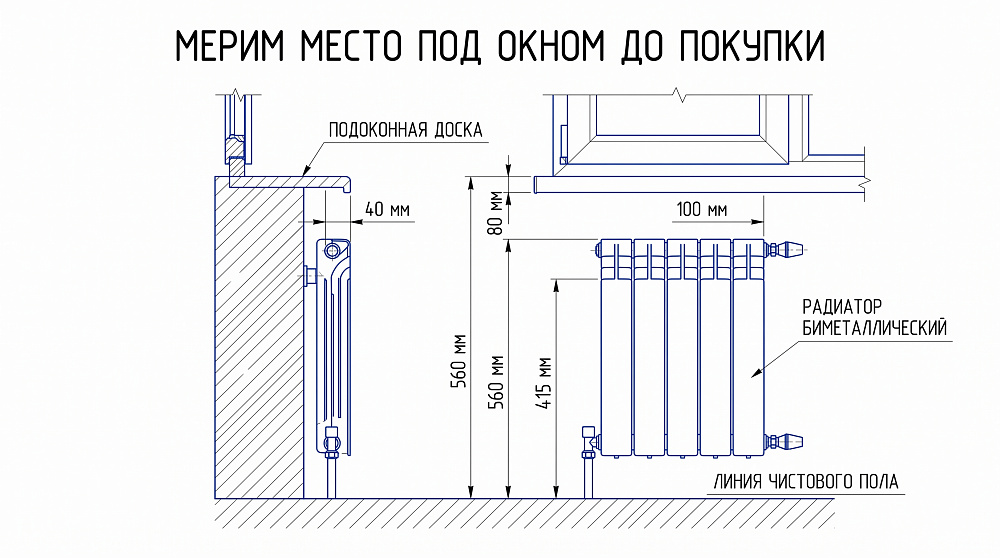

Рабочие отступы такие: от пола 100–120 мм, от подоконника 80–100 мм, от стены 30–50 мм. Складываем. Пятисотому радиатору высотой 560 мм нужно минимум 740 мм от пола до низа подоконника. Модели на 350 мм хватит 595 мм.

Возьмите рулетку и замерьте расстояние от чистового пола до нижней плоскости подоконной доски. Если выходит 800–900 мм, как в большинстве панельных и кирпичных домов, пятисотка встаёт свободно. Если меньше 740 мм, выбор уже сделан за вас, берите 350.

Про стяжку и тёплый пол не забывайте. Ремонт с новой стяжкой поднимает пол на 50–80 мм, и старое место под батареей становится ниже.

Ширину тоже проверьте. Прибор на 10 секций с шагом 80 мм занимает 800 мм, плюс по 50–70 мм с каждой стороны на краны, американки и воздухоотводчик Маевского. Под окном шириной 1000 мм такой радиатор встаёт впритык к откосам, и крутить кран будет неудобно.

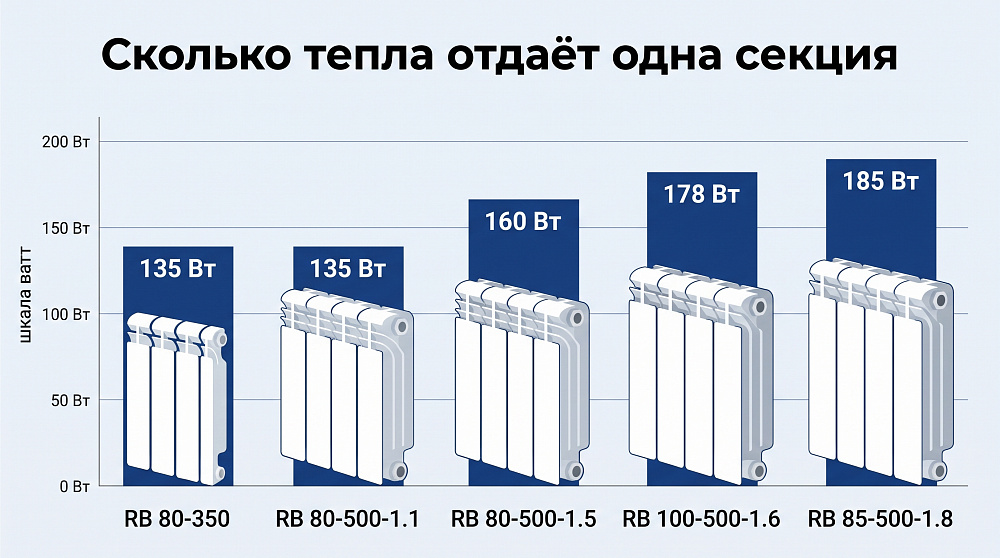

Мощность зависит от высоты, глубины и массы секции. Сведём линейку в таблицу.

Секция 350 мм по карточке отдаёт те же 135 Вт, что и облегчённая пятисотая RB 80-500-1.1. Разрыв появляется у более тяжёлых моделей: секция RB 85-500-1.8 греет на 50 Вт сильнее, то есть на 37 %.

Масса здесь говорит о многом. Больше металла в секции, толще рёбра и стальной сердечник, больше площадь, с которой уходит тепло.

По площади обогрева карточки дают такие ориентиры: 10 секций RB 80-350-1.27 рассчитаны на 13,5 м², 10 секций RB 85-500-1.8 на 19 м². При одинаковой длине прибора пятисотая модель закрывает на 40 % больше площади. Цифры площади в карточках посчитаны для стандартных условий, поэтому для своей комнаты всё равно сделайте расчёт по ваттам.

Почему высокий радиатор греет комнату ровнее

Дело в конвекции. Чем выше прибор, тем длиннее путь воздуха вдоль рёбер и тем сильнее тяга. Пятисотый радиатор поднимает тёплый поток до уровня окна и отсекает холод, который стекает со стекла.

Низкий радиатор той же мощности длиннее. Тепло распределяется по ширине, а поток слабее. Под окном шириной 1,2 м это даже удобно: батарея закрывает проём почти целиком, и холодный воздух не проваливается по краям.

Ориентир по длине: радиатор перекрывает 70–75 % ширины окна. Для проёма 1500 мм это 1050–1125 мм, то есть 13–14 секций с шагом 80 мм. Больше 12 секций в одном приборе при боковом подключении ставить не стоит, дальние секции прогреваются хуже. Лучше два прибора или диагональная схема.

Ещё один нюанс касается штор. Плотная штора, опущенная до пола, перекрывает выход тёплого воздуха у любого радиатора, но у высокого прибора она забирает меньшую долю тепла: поток успевает набрать скорость и уходит вверх вдоль стекла. Низкая батарея за шторой почти целиком греет пространство между тканью и окном.

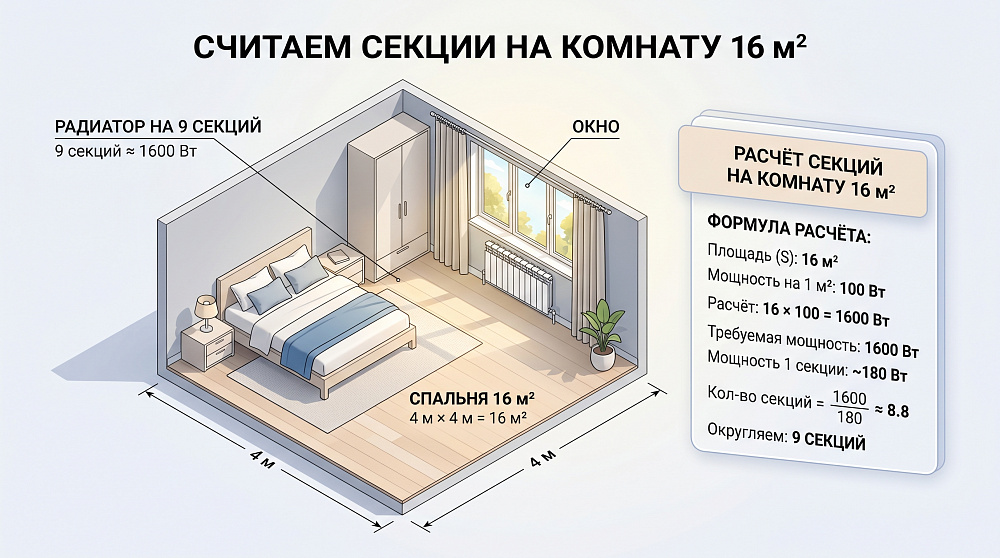

Базовый ориентир для квартиры с потолком 2,7 м: 100 Вт на квадратный метр. Комнате 16 м² нужно 1600 Вт. Смотрим, сколько секций закроют эту цифру.

Низкая модель закрывает комнату только на пределе, в 12 секциях, и запаса у неё нет. RB 85-500-1.8 на 9 секций даёт ту же мощность при длине 72 см и оставляет 4 % сверху.

Угловая комната, торец дома или последний этаж добавляют к расчёту 20 %. Там нужно уже 1920 Вт, и радиатору на 350 мм одного прибора не хватит.

Теплоотдачу в карточках указывают при температурном напоре 70 градусов: средняя температура в радиаторе 90 °C, в комнате 20 °C. В реальной квартире теплоноситель редко бывает горячее 70–75 °C на подаче, а в частном доме с конденсационным котлом ещё холоднее.

Пересчёт делают по формуле: фактическая мощность равна паспортной, умноженной на отношение реального напора к 70 в степени 1,3. При напоре 50 градусов коэффициент выходит 0,65, при 60 градусах 0,82.

Наша комната 16 м² при напоре 50 градусов потребует радиатор паспортной мощностью 1600 / 0,65 = 2460 Вт. Это 14 секций RB 85-500-1.8 или два прибора на 12 секций RB 80-350. Разница между 350 и 500 на низкотемпературном отоплении становится особенно заметной.

Если дом отапливается котлом, уточните у монтажника температурный график: 75/65 или 60/50. От этой пары цифр количество секций меняется в полтора раза.

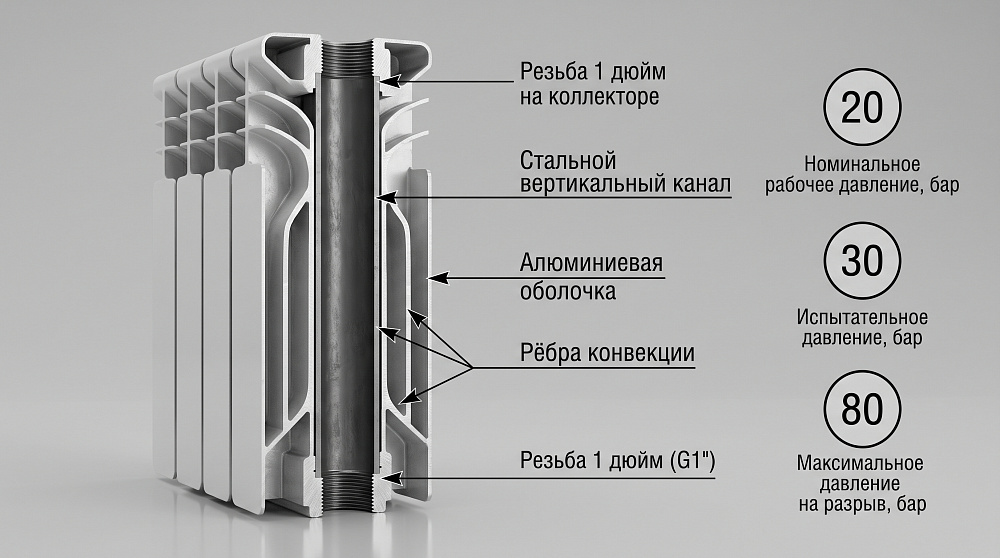

Все радиаторы RB устроены одинаково: стальной сердечник, по которому идёт теплоноситель, и алюминиевая оболочка с рёбрами. Вода касается только стали. Отсюда характеристики, одинаковые для 350 и 500 мм.

• рабочее давление 20 бар;
• испытательное давление 30 бар;
• давление разрыва секции 80 бар;
• температура теплоносителя до 110 °C;
• допустимый pH теплоносителя от 6,5 до 9;
• присоединительная резьба 1 дюйм, цвет RAL 9016.

Для многоэтажного дома с центральным отоплением это главный довод за биметалл. Опрессовку перед сезоном и гидроудары при запуске системы секции выдерживают с запасом. Выбор высоты на прочность не влияет.

Сталь в канале решает и вопрос химии. Алюминий плохо переносит щелочную воду центральных сетей, а в биметаллической секции он с теплоносителем не контактирует. Поэтому диапазон pH у RB шире, чем у алюминиевых моделей, и после летней промывки системы прибор не начинает газовать.

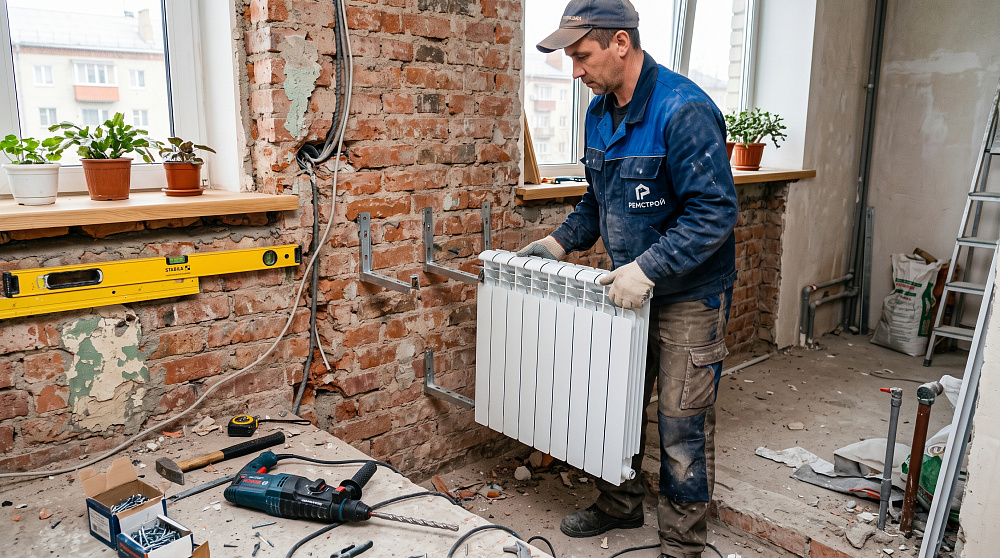

Двенадцать секций RB 85-500-1.8 весят 22 кг без воды. Двенадцать секций RB 80-350-1.27 весят 15,2 кг. Разница в семь килограммов для стены из кирпича или бетона роли не играет, а вот на гипсокартоне без закладных придётся ставить напольные стойки.

Кронштейнов на прибор до 10 секций ставят три: два сверху, один снизу. На 12 секций и больше добавляют четвёртый.

Объём воды в пятисотой секции 0,22 л. Прибор на 10 секций вмещает 2,2 литра, вся комната с таким радиатором добавляет к системе меньше ведра. Для частного дома это плюс: котёл быстрее прогревает контур, система легче откликается на термоголовку.

Малый объём заодно ускоряет прогрев после включения. Радиатор на 350 мм выходит на рабочую температуру немного быстрее пятисотого, но разница измеряется минутами и на комфорт не влияет.

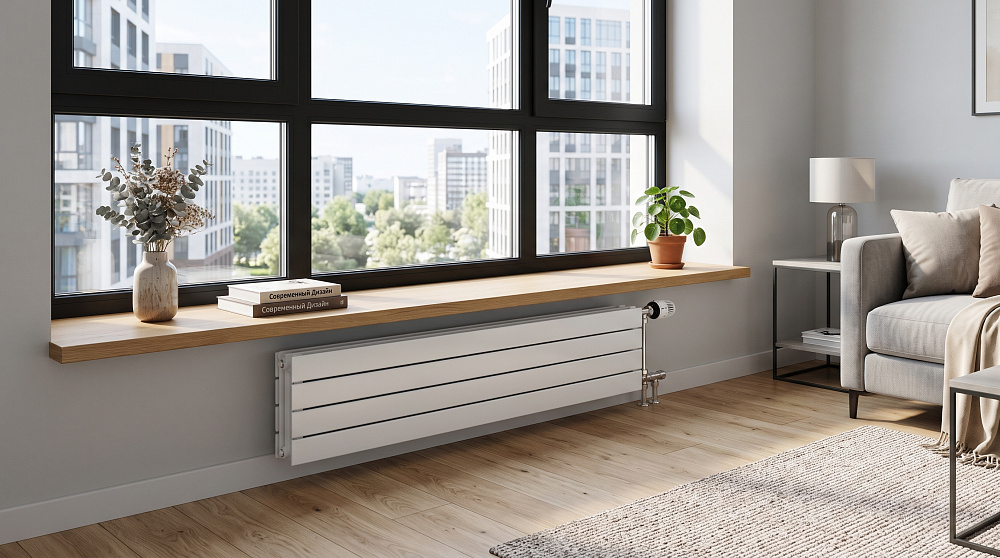

Первый случай: низкий подоконник. Панорамное или французское остекление, окно с подоконником на высоте 60–70 см, эркер в новостройке.

Второй: мансарда и помещения под скатом, где стена ниже полутора метров. Высокий радиатор там упирается в наклонный потолок.

Третий: кухня под столешницей-подоконником, ванная под окном, прихожая с узкой нишей. RB 80-350-1.27 на 12 секций даёт 1620 Вт при высоте 41,5 см и закрывает комнату до 16 м².

Если площадь больше, ставьте два прибора: под окном и на глухой стене. Или комбинируйте с тёплым полом.

Один момент стоит проверить до покупки: откуда приходят трубы. Если старые подводки стояли под пятисотую батарею, для 350-й модели придётся укоротить нижний отвод или поднять его на 150 мм. В квартире со стояком из стены это пара часов работы сварщика или монтажника, в частном доме с полипропиленом ещё проще.

Типовая квартира с подоконником 80–90 см. Замена старого чугуна: у классической чугунной батареи межосевое 500 мм, новый прибор садится на те же отводы.

Частный дом с котлом. Здесь чаще нужен запас мощности под низкий температурный график, а пятисотые секции дают его меньшим числом.

Комнаты от 18 м², угловые помещения, большие окна. Там, где 350-й модели понадобится 14–16 секций, пятисотый радиатор на 185 Вт укладывается в 10–11.

Для частного дома добавим ещё один довод. При низком температурном графике и погодозависимой автоматике котёл долго работает на подаче 45–55 °C. Пятисотая секция с её площадью оребрения переносит такой режим спокойнее: комната прогревается, а котёл не приходится поднимать до максимума.

RB 80-500-1.1 даёт 135 Вт и весит меньше всех. Подходит для небольших комнат, кухонь, санузлов, где нужно 500–1000 Вт.

RB 80-500-1.5 даёт 160 Вт при глубине 80 мм. Середина линейки для спален и детских.

RB 100-500-1.6 отдаёт 178 Вт, но выступает от стены на 95 мм. Проверьте, не упрётся ли он в штору или мебель.

RB 85-500-1.8 самая мощная секция линейки, 185 Вт при глубине 85 мм. Её берут для гостиных, угловых комнат, частных домов и везде, где нужно выжать максимум тепла из ограниченной длины.

Если сомневаетесь между двумя моделями, сравните цену за ватт, а не за секцию. Тяжёлая секция дороже, но её нужно меньше, а значит, меньше и ниппельных соединений, каждое из которых теоретически может дать течь через десяток отопительных сезонов.

1. Мерить высоту от старой стяжки. После ремонта пол поднимается, и радиатор перестаёт помещаться.
2. Путать межосевое с полной высотой. Прибор 500 мм на деле занимает 560 мм по вертикали.
3. Считать секции по паспортной мощности при низкотемпературном отоплении. Реальная отдача при напоре 50 градусов ниже на треть.
4. Ставить 350-ю модель в угловую комнату без запаса. Двенадцати секций не хватит, а тринадцатая уже снижает прогрев при боковом подключении.
5. Закрывать радиатор глухим экраном или шторой до пола. Экран съедает 10–15 % тепла, и расчёт теряет смысл.

Порядок простой: замер места, расчёт мощности с поправками, потом выбор модели. Если высота позволяет, пятисотая секция почти всегда выгоднее по теплу на сантиметр длины.
